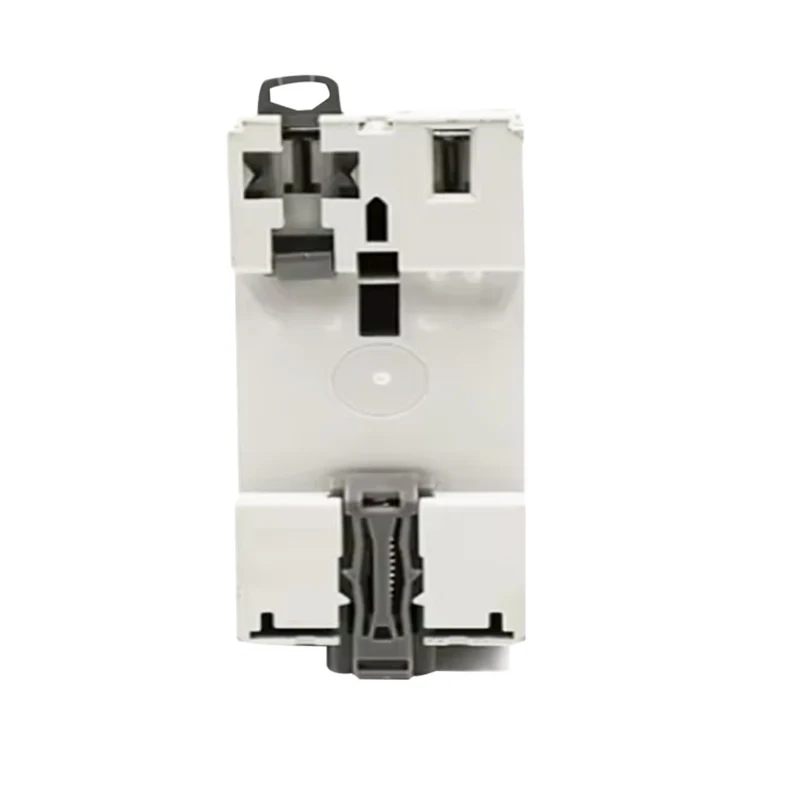

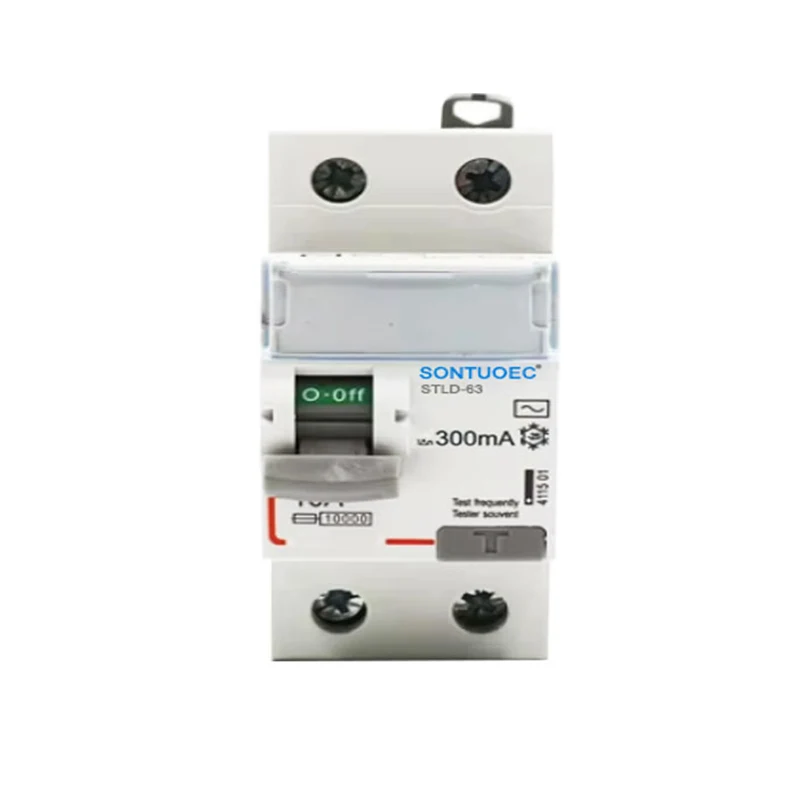

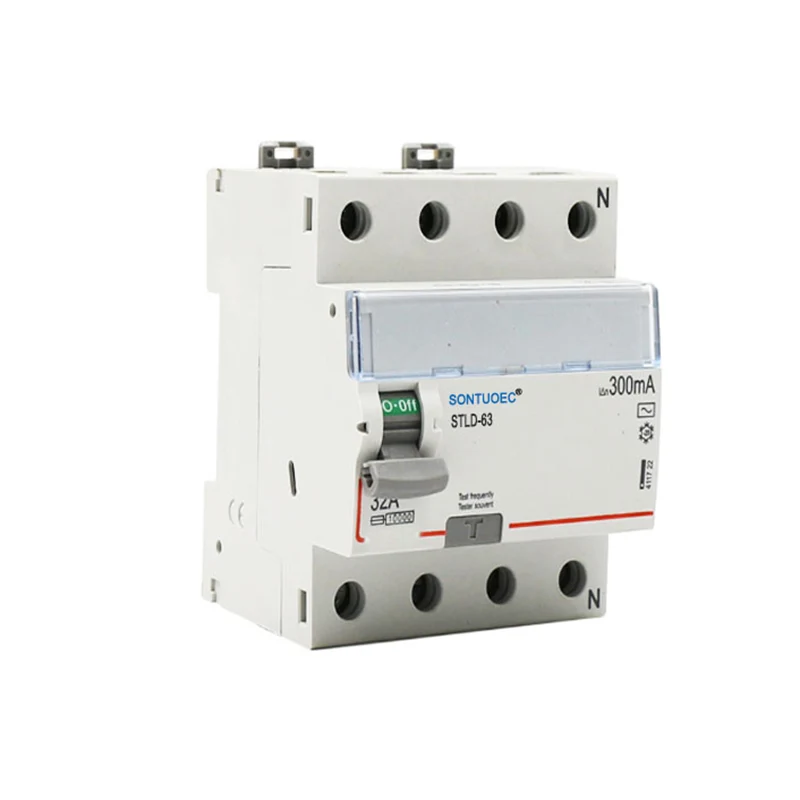

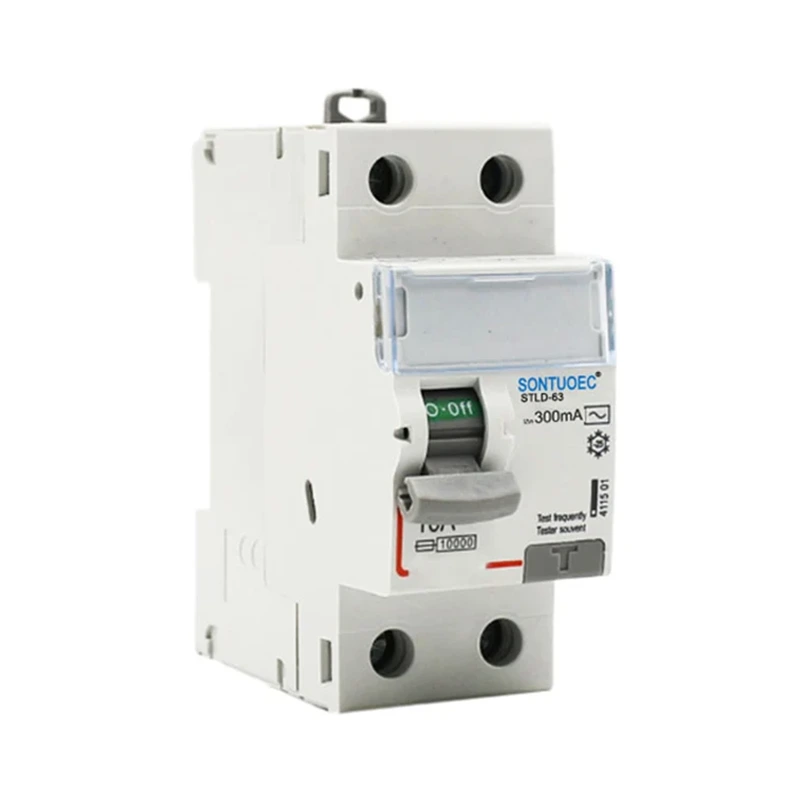

2P 63A / 30MA RCD ac အမျိုးအစား

2P 63A / 30 MAR RCD AC အမျိုးအစား၏လည်ပတ်မှုနိယာမသည်ကျန်ရှိနေသောလက်ရှိထရန်စဖော်မာအပေါ်အခြေခံသည်။ မညီမျှမှုမရှိသောလက်ရှိ (i.E. ယိုစိမ့်မှု) သည်လျှပ်စစ်စနစ်တွင်တွေ့ရှိရသည့်အခါကျန်ရှိနေသောလက်ရှိ Transformer သည်ဤမျှတမှုမရှိသောလက်ရှိအခြေအနေကိုရှာဖွေတွေ့ရှိပြီးယိုစိမ့်သောလက်ရှိအချိန်တွင်သံလိုက် flux အချိုးကျကိုထုတ်ပေးသည်။ ဤသံလိုက် flux သည် RCD ၏ပြည်တွင်းရေးလွှတ်ပေးရေးယန္တရားကိုဖြစ်ပေါ်စေပြီး RCD ကိုလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးမှုကိုလျင်မြန်စွာလျှော့ချစေသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ပုံစံ -	လျှပ်စစ် - သံလိုက်အမျိုးအစား; အီလက်ထရောနစ်အမျိုးအစား
စံဖြစ်သော	IEC 61008-1
ကျန်ရှိနေသောလက်ရှိဝိသေသလက္ခဏာများ:	နှင့်
ဝင်ရိုးစွန်း။ :	2P, 4P
rated လက်ရှိ:	16a, 25 က, 32a, 40a 63a;
rated ဗို့အား:	230 / 400V ac
ကြိမ်ကြိမ်နှုန်း:	50 / 60hz
Residual operating လက်ရှိiδn:	10mA, 30MA, 100mA, 300mA, 500mA
အကြွင်းအကျန် Non-operating current ကို rated rated δno:	≤0.5iδn
ခြွင်းချက်တိုတို - circuit current inc: rated	6000a
ခြွင်းချက်အကြွင်းအကျန်တိုတောင်းသော - circuit ရိယာ rated လက်ရှိiδc:	6000a
tripping ကြာချိန်:	ချက်ချင်းtripping≤0.1sec
ကျန်နေတဲ့လက်ရှိအကွာအဝေး:	0.5iδn ~ iδn
လျှပ်စစ် - စက်မှုခံနိုင်ရည်:	4000 သံသရာ
torque စွဲခြင်း:	2.0nm
connection terminal ကို:	ညှပ်နှင့်အတူ terminal pendin teminal ဝက်အူ
တပ်ဆင်ခြင်း	35mm din ရထားလမ်း mounting

အခြေခံအယူအဆ

 2P: ဤ RCD (ကျန်ရှိနေသောလက်ရှိကိရိယာ) သည်စိတ်ကြွသော switch, i.E. သည်တစ်ချိန်တည်းတွင်လိုင်းနှစ်ခု၏ On-off ကိုထိန်းချုပ်နိုင်သည်ဟုဖော်ပြသည်။ ဤဒီဇိုင်းကိုများသောအားဖြင့်အသုံးပြုသောအဆင့်နှင့်သုညသည်လျှပ်ကူးခြင်းသို့မဟုတ်ပြတ်တောက်ခြင်းများကိုဖယ်ရှားခြင်းသို့မဟုတ်လျှပ်စစ်မီးပြတ်တောက်ခြင်းကဲ့သို့သောဘေးကင်းလုံခြုံမှုဆိုင်ရာမတော်တဆမှုများကိုကာကွယ်ရန်အတွက်တစ်ချိန်တည်းတွင်ဤဒီဇိုင်းကိုအသုံးပြုလေ့ရှိသည်။

 63A - RCD ကို 63 AMPs တွင်သတ်မှတ်ထားကြောင်းဖော်ပြသည်။ RCD သည်အပူချိန်သို့မဟုတ်ပျက်စီးမှုကိုမဖြစ်စေဘဲ RCD သည်အဆက်မပြတ်သယ်ဆောင်နိုင်သည့်အမြင့်ဆုံးတန်ဖိုးမှာအများဆုံးဖြစ်သည်။ လက်တွေ့ကျသောအပလီကေးရှင်းများတွင်သင့်လျော်သောအဆင့်သတ်မှတ်ထားသောလက်ရှိအခြေအနေကိုလျှပ်စစ်စနစ်၏ဝန်နှင့်အညီရွေးချယ်သင့်သည်။

 30mA - ဤ RCD ၏ယိုစိမ့်မှုအရေးယူဆောင်ရွက်မှုသည် 30 MA ဖြစ်သည်။ ယိုစိမ့်သောအရေးယူမှုသည်လက်ရှိ RCD သည်ယိုစိမ့်မှုလက်ရှိကိုရှာဖွေတွေ့ရှိပြီးအရေးယူဆောင်ရွက်မှုကိုဖြစ်ပေါ်စေသည်။ လျှပ်စစ်စနစ်တွင်ယိုစိမ့်မှုသည်ဤတန်ဖိုးထက်ကျော်လွန်သောအခါ RCD သည်ပုဂ္ဂိုလ်ရေးလုံခြုံမှုကိုကာကွယ်ရန်နှင့်မတော်တဆမှုများကဲ့သို့သောမတော်တဆမှုများကိုကာကွယ်ရန်စွမ်းအင်ထောက်ပံ့မှုကိုလျင်မြန်စွာဖြတ်တောက်သွားလိမ့်မည်။

 RCD: ကျန်နေတဲ့လက်ရှိကိရိယာသည်လျှပ်စစ်စနစ်တစ်ခုတွင်ကျန်ရှိနေသောလက်ရှိ (i.e. ယိုစိမ့်မှုလက်ရှိ) ကိုရှာဖွေရန်အသုံးပြုသောလျှပ်စစ်ဘေးကင်းလုံခြုံရေးကိရိယာဖြစ်သည်။ ၎င်းကိုကျယ်ကျယ်ပြန့်ပြန့်သောဗို့အားလျှပ်စစ်စနစ်များတွင်လျှပ်စစ်ပစ္စည်းများနှင့် 0 န်ထမ်းများအားပြည့်စုံသောအကာအကွယ်ပေးရန်အသုံးပြုသည်။

 ac အမျိုးအစား - ဤ RCD သည်လက်ရှိ (AC) စနစ်များကိုပြောင်းလဲရန်အတွက်သင့်တော်ကြောင်းဖော်ပြသည်။ လက်ရှိ (AC) သည်လျှပ်စစ်ဓာတ်အားထုတ်လွှင့်ခြင်း၏အသုံးအများဆုံးနည်းလမ်းတစ်ခုဖြစ်ပြီး Direct Rec (DC) နှင့်နှိုင်းယှဉ်လျှင်ဗို့အားနှင့်လက်ရှိအခြေအနေကိုလမ်းကြောင်းမှန်ပေါ်ပြောင်းလဲခြင်းဖြင့်သွင်ပြင်လက်ခဏာရှိသည်။ ထို့ကြောင့် RCD တစ်ခုကိုရွေးချယ်သောအခါသင့်တော်သောပုံစံကိုလျှပ်စစ်စနစ်အမျိုးအစား (AC သို့မဟုတ် DC) အပေါ် အခြေခံ. ရွေးချယ်သင့်သည်။

1. ကမ္ဘာမြေအမှား / ယိုစိမ့်မှုနှင့်သီးခြားစီခွဲခြမ်းစိတ်ဖြာခြင်းကိုကာကွယ်ခြင်း

2. height-circuit current current ကိုခံနိုင်ရည်ရှိသည်

terminal နှင့် pin / fork အမျိုးအစား busbar ဆက်သွယ်မှုမှ 3.applicable

4 ။ လက်ချောင်းကာကွယ်ထား connection terminals တပ်ဆင်ထားသည်

5. သူသည်ကမ္ဘာမြေအမှား / ယိုစိမ့်သောလက်ရှိအခြေအနေကိုဖြစ်ပေါ်စေပြီး rated sensitivity ကိုကျော်လွန်သောအခါ circuit ကို circuit ကိုဖြုတ်လိုက်ပါ။

power supply နှင့် line voltage ၏ 6. မှန်မှန်များနှင့်လွတ်လပ်စွာဝင်ရောက်စွက်ဖက်ခြင်းမှကင်းလွတ်ခြင်း, ဗို့အားအတက်အကျ။ ---------- - ကြီးမားသောအရွယ်အစားဆက်သွယ်မှုဝါယာကြိုး (35 မီလီမီတာဆက်သွယ်မှု Cable)

2P 63A/30mA RCD AC Type
