လေအေးပေးစက် ac touchor

Air Condationing AC Touchors များမှာအဓိပ္ပါယ်ဖွင့်ဟ ac toucheor ဖြစ်ပြီးရေခဲသေတ္တာ, လေအေးပေးစက်နှင့်လျှပ်စစ်အပူပေးစနစ်များအတွက်အသုံးပြုရန်ဒီဇိုင်းပြုလုပ်ထားသည်။ Employ Connections များကို terminal များနှင့်အတူ Quick Connects သို့မဟုတ် Lug Terminals ဖြင့် terminal များဖြင့်ဝက်အူစက်များဖြင့်ပြုလုပ်နိုင်သည်

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

မော်ဒယ်မဟုတ်ဘူး	အပြည့်အဝဝန်	ခုခံ amps (က)	ဝင်ရိုးစွန်းအမှတ်	ကွိုင်း voltage ( v)	လိုင်းဗို့အား (v)	မက်စ် HP		-
မော်ဒယ်မဟုတ်ဘူး	amps (က)	ခုခံ amps (က)	ဝင်ရိုးစွန်းအမှတ်	50 / 60hz	လိုင်းဗို့အား (v)	ဓာတ်အား (v)	တယောက်တည်းသော အဆင့်	သုံး အဆင့်
cjx9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/200	600	480/600	-	7.5
cjx9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
cjx9-25 / 4			4	208/200	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/200	600	480/600	-	15/20
CJX9-30 / 4			4	208/200	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/200	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/200	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/200	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
cjx9-75 / 4	75	85	4	208/200	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/200	600	480/600	-	50/50

ပစ္စည်း insulator	Contact block နှင့် carrier သည်အရည်အသွေးမြင့်မားသည် လျှပ်စစ် - အဆင့် thermoseting ဗဓေလသစ်
အပူချိန်အကွာအဝေး	-40 ° F မှ 150 ဒီဂရီဖာရင်ဟိုက်; -5- + 40
စက်မှုဘဝ (အဘယ်သူမျှမဝန်)	ul နှင့် Ari အသေးစိတ်အချက်အလက်များအတွက်ကိုက်ညီ
လျှပ်စစ်ဓာတ်အား	ul နှင့် Ari သတ်မှတ်ချက်များနှင့်ကိုက်ညီ စံဖြစ်သော
အလေးချိန် (အနီးစပ်ဆုံး)	9.25 အောင်စ
ကွိုင်ကြိမ်နှုန်း	50 / 60hz
ကွိုင် insulator	Class B (130ºC)
အဆုံး	ဖိအား connector နှင့်နှစ်ဆ 1/4 Q.c
ခဲှစိတ်ကုသ	အမည်ခံ coil coltage ၏ 85%; 110% အများဆုံးလုံခြုံ ခဲှစိတ်ကုသ
တာဝန်သံသရာ	ဆက်လက်နေသော

ဖွဲ့စည်းပုံနှင့်အင်္ဂါရပ်များ

ဖွဲ့စည်းပုံ

Electromagnetic System - Contact System ဖွင့်ပွဲဖွင့်ခြင်းနှင့်ပိတ်ခြင်းကိုမောင်းနှင်ရန်သံလိုက် flux ကိုထုတ်လုပ်ရန်ကွိုင်များ,

ဆက်သွယ်ရန် System: အဓိကဆက်သွယ်ရန်နှင့်အရန်အဆက်အသွယ်ပါ 0 င်သည်။ အဓိကဆက်သွယ်မှုကိုလေအေးပေးစက်၏လက်ရှိလက်ရှိအခြေအနေကိုသယ်ဆောင်ရန်အသုံးပြုသည်။

ARC Extinguishing Device - အဆက်အသွယ်မှအဆက်အသွယ်မှကာကွယ်ရန်အဆက်အသွယ်ပြတ်တောက်သွားသောအခါ arc ထုတ်လွှတ်သည်။

Shell နှင့်အပူလွန်ကဲခြင်းကိရိယာ - ပြည်တွင်းပြည်ဆိုင်ရာအစိတ်အပိုင်းများကိုပြင်ပပတ် 0 န်းကျင်မှကာကွယ်ရန်နှင့်လိုအပ်သောအပူပိုင်းပိုင်းခြားရန်လုပ်ဆောင်ရန်အသုံးပြုသည်။

အင်္ဂါရပ်များ:

အထူးပြု - လျှပ်စစ်ထိန်းချုပ်မှုအတွက်လေအေးပေးစက်များ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်လေအေးပေးစက်စနစ်များအတွက်ဒီဇိုင်းရေးဆွဲခြင်း။

ယုံကြည်စိတ်ချရမှု - အဆက်အသွယ်စနစ်သည်အရည်အသွေးမြင့်မားသောပစ္စည်းများနှင့်ရေရှည်တည်ငြိမ်မှုကိုပွန်းပဲ့သောလုပ်ဆောင်မှုများကိုသေချာစေရန်အတွက်အရည်အသွေးမြင့်မားသောပစ္စည်းများဖြင့်ပြုလုပ်ထားသည်။

ဘေးကင်းလုံခြုံမှု - ARC ကိုထိထိရောက်ရောက်ကာကွယ်တားဆီးရေးကိရိယာများကိုထိထိရောက်ရောက်ကာကွယ်ခြင်းနှင့်ပတ်ဝန်းကျင်ပတ်ဝန်းကျင်ကိုထိရောက်စွာကာကွယ်နိုင်သည်။

လိုက်ဖက်တဲ့ - တပ်ဆင်ခြင်းနှင့်တင်ခြင်းအတွက်အဆင်ပြေသောလေအေးပေးစက်စနစ်များနှင့်လျှပ်စစ်ထိန်းချုပ်မှုစနစ်များနှင့်အတူသဟဇာတဖြစ်သည်။

အလုပ်လုပ်နိယာမ

2P လေအေးပေးစက် AC Contactor ၏ကွိုင်သည်သံလိုက်သည်သံလိုက်ဖြစ်လာပြီး Contact system ကိုဆွဲဆောင်နိုင်ပြီး, ကွိုင်သည်စွမ်းအင်ကိုစွန့်လွှတ်သည့်အခါ Iron Core သည်သံလိုက်ကိုရှုံးနိမ့်ပြီးအဆက်အသွယ်စနစ်ကိုနွေ ဦး ရာသီ၏လုပ်ဆောင်မှုဖြင့်ခွဲထုတ်လိမ့်မည်။ ဤနည်းအားဖြင့် Contonteor သည်လေအေးပေးစက်စနစ်၏ဝေးလံခေါင်သီထိန်းချုပ်မှုကိုနားလည်သဘောပေါက်နိုင်သည်။

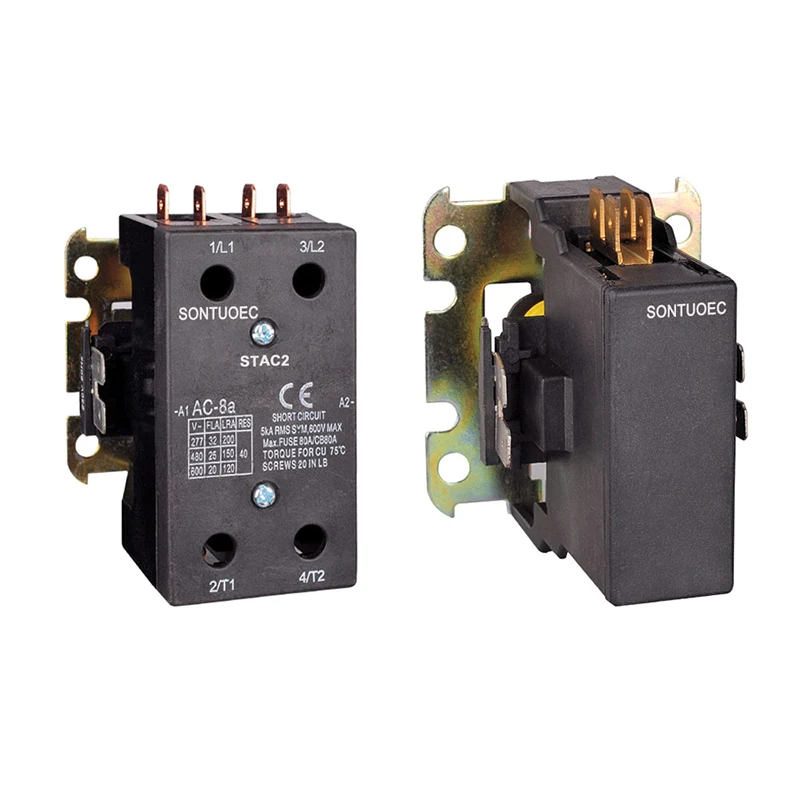

Air Conditioning AC Contactor
