လျှပ်စစ် circuit breaker သည်ပုံမှန်သို့မဟုတ်ပုံမှန်မဟုတ်သောတိုက်နယ်အခြေအနေများအောက်တွင်လက်ရှိအခြေအနေကိုသယ်ဆောင်ရန်နှင့်ချိုးဖောက်နိုင်သော switching device တစ်ခုဖြစ်သည်။ ၎င်း၏အဓိကလုပ်ဆောင်ချက်မှာလျှပ်စစ်ဓာတ်အားစနစ်၏လုံခြုံစိတ်ချရသောလည်ပတ်မှုကိုသေချာစေရန်အတွက်အလွန်အမင်းပါးလွှာသောဆားကစ်တိုတိုများနှင့်အခြားပုံမှန်မဟုတ်သောအခြေအနေများကြောင့်ဖြစ်ပေါ်လာသောပျက်စီးဆုံးရှုံးမှုများမှကာကွယ်ရန်ဖြစ်သည်။ Overload, circuit တိုတိုနှင့်အခြားအမှားများဖြစ်ပေါ်သောအခါ circuit တွင်လျှပ်စစ်စီးဆင်းမှုသည်လျှပ်စစ်စီးဆင်းမှုကိုလျင်မြန်စွာဖြတ်တောက်နိုင်ပြီးပစ္စည်းကိရိယာများနှင့်ပုဂ္ဂိုလ်ရေးလုံခြုံမှုကိုကာကွယ်ရန်နှင့်ကာကွယ်ခြင်းကိုကာကွယ်နိုင်သည်။

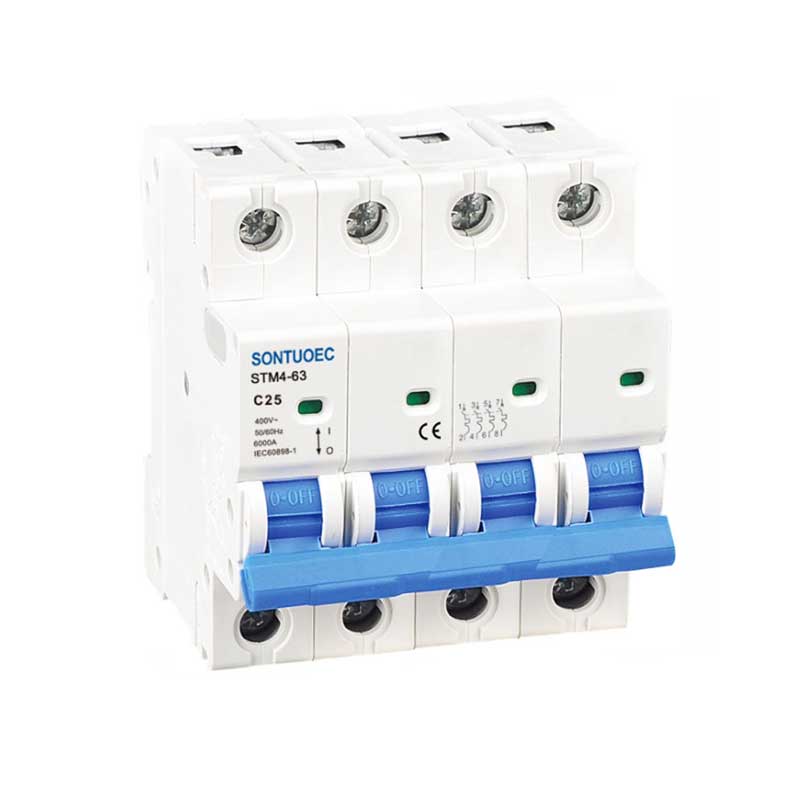

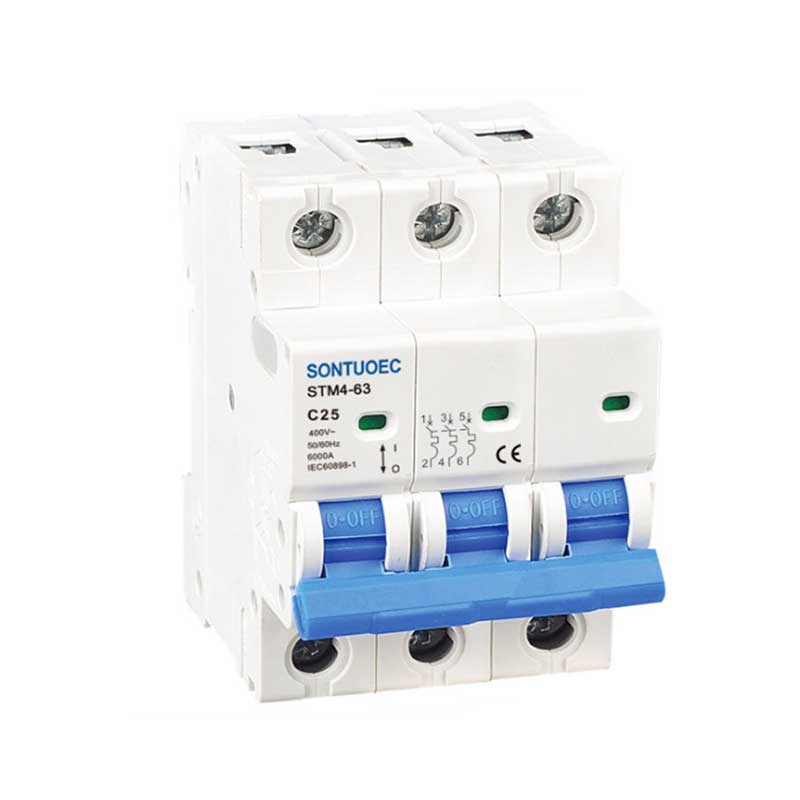

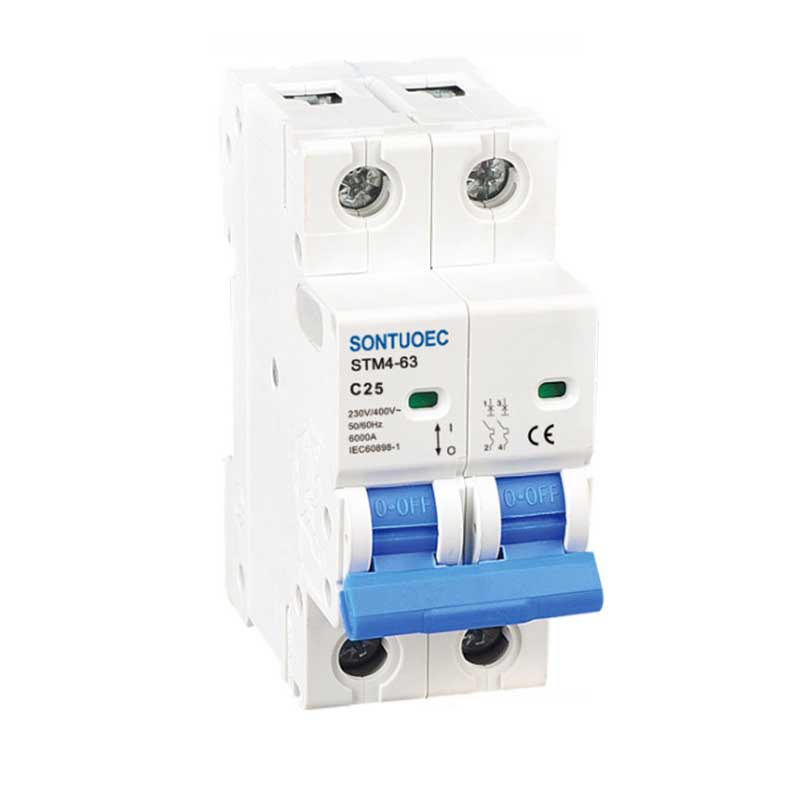

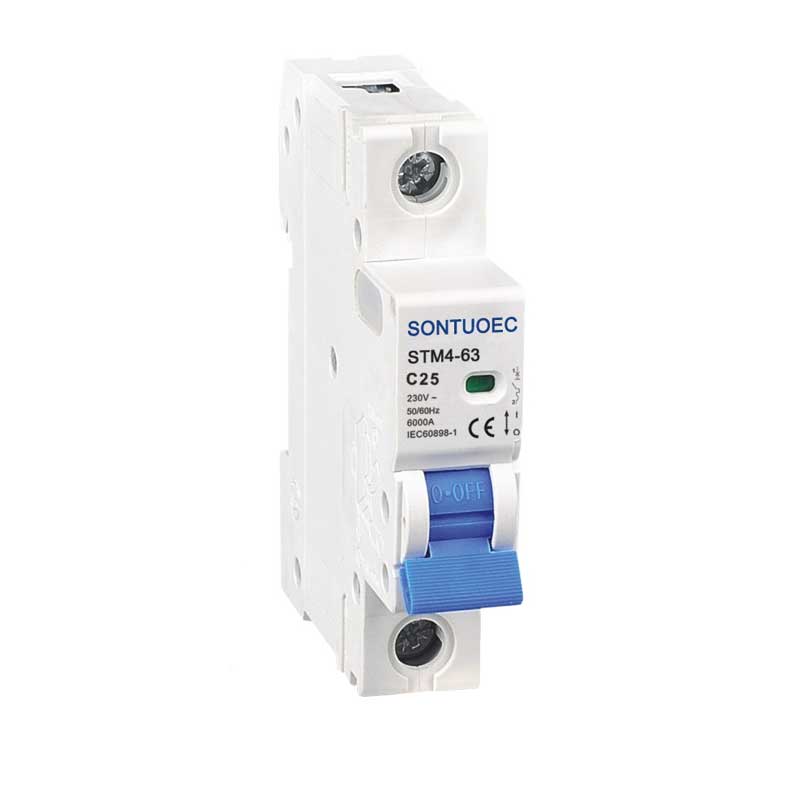

ပုံစံ |
stm4-63 |
စံဖြစ်သော | iec60898-1 |
မေျာ |
1P, 2P, 3P, 4p |
အတိုချုပ် circuit ကိုချိုးဖောက်နိုင်စွမ်း |
3ka, 4.5ka, 6KA |
အဆင့်သတ်မှတ်ထား လက်ရှိ (အတွက်) |
1,2,4,61010,16,20,60,63A |
အဆင့်သတ်မှတ်ထား ဗို့အား (ကုလသမဂ္ဂ) |
AC230 (240) / 400 (415) v |
အဆင့်သတ်မှတ်ထား ခဏခဏဖြစ်ခြင်း |
50 / 60hz |
trive ကွေး |
ခ, ဂ, d |
သံလိုက် ထုတ်ဝေခြင်း |
ခ ကွေး: 3in နှင့် 5 အကြား |
ကွေး: 5in နှင့် 10in အကြား |
|
D Curve: 10in နှင့် 14 အကြား |
|
လျှပ်စစ် တည်မြဲခြင်း |
အထက်မှာ 6000 သံသရာ |
လျှပ်စစ် circuit breaker များ၏အလုပ်လုပ်နိယာမသည် Electromagnetic induction နှင့်စက်မှုဂီယာများ၏အခြေခံမူများပေါ်တွင်အခြေခံသည်။ Circuit ရှိ Current သည် rated value ထက်ကျော်လွန်သောအခါ circuit breaker အတွင်းရှိအပူဒြပ်စင်သည်အပူတပြင်းထုတ်လုပ်ခြင်းကိုဖြစ်ပေါ်စေပြီး Electromagnet သည်အဆက်ပြတ်သောယန္တရားအက်ဥပဒေကိုဖြတ်သန်းသွားစေလိမ့်မည်။ ထို့အပြင် circuit breaker တွင်လည်း arc extinguishing device တွင်ပါ 0 င်ပြီးလက်ရှိအခြေအနေကိုဖြစ်ပေါ်စေပြီး acc ကိုထိခိုက်စေသည့်ပစ္စည်းနှင့် 0 န်ထမ်းများကိုအန္တရာယ်ဖြစ်စေသည့်အခါဖြစ်ပေါ်လာသော arc ကိုထိထိရောက်ရှိနိုင်သည်။
လျှပ်စစ် circuit breaker သည် Contact System, Contact system, arc extinging system, operating ယန္တရား, တိုက်စစ်မှူး, Contact System ကို circuit breaker ကိုချိတ်ဆက်ရန်နှင့်ဆက်သွယ်ရန်အသုံးပြုသည်။ arc extinguishing စနစ်သည်လက်ရှိအခြေအနေကိုချိုးဖောက်သည့်အခါ arc ကိုမီးငြိမ်းသတ်ရန်အသုံးပြုသည်။ circuit breaker ၏လက်စွဲသို့မဟုတ်အလိုအလျောက်လည်ပတ်မှုကိုနားလည်သဘောပေါက်ရန် operating ယန္တရားကိုအသုံးပြုသည်။ Tripper သည် circuit ၏အမှားအယွင်းများအရတိုက်နယ်ချိုးဖောက်မှု၏လုပ်ဆောင်မှုကိုဖြစ်ပေါ်စေသောအပိုင်းဖြစ်သည်။ Circuit breaker ၏အတွင်းပိုင်းဖွဲ့စည်းပုံကိုကာကွယ်ရန်အခွံကို အသုံးပြု. ပြင်ပ 0 င်ရောက်မှုကိုကာကွယ်ရန်အသုံးပြုသည်။
