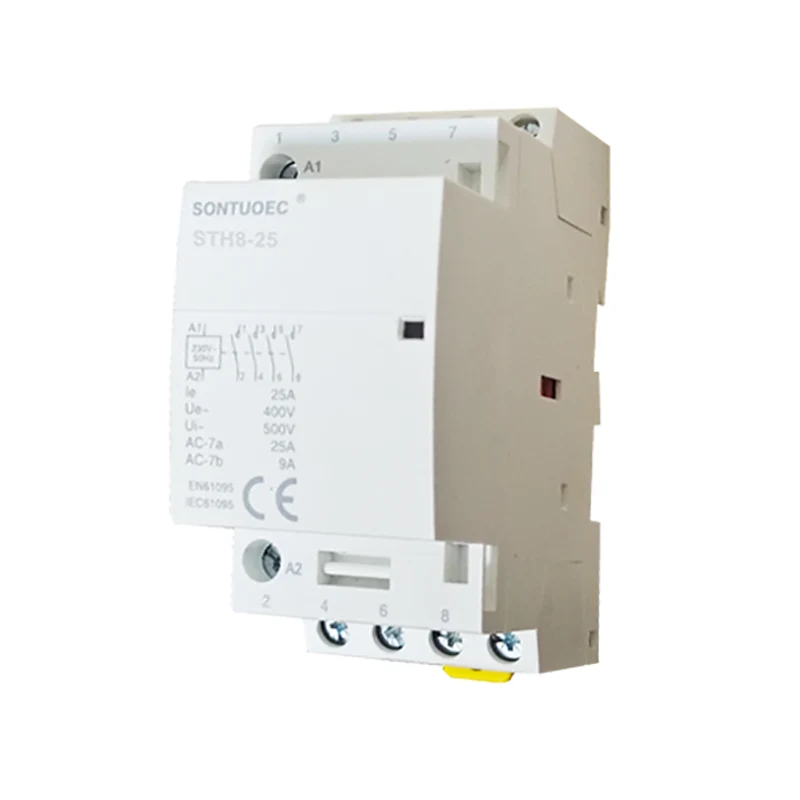

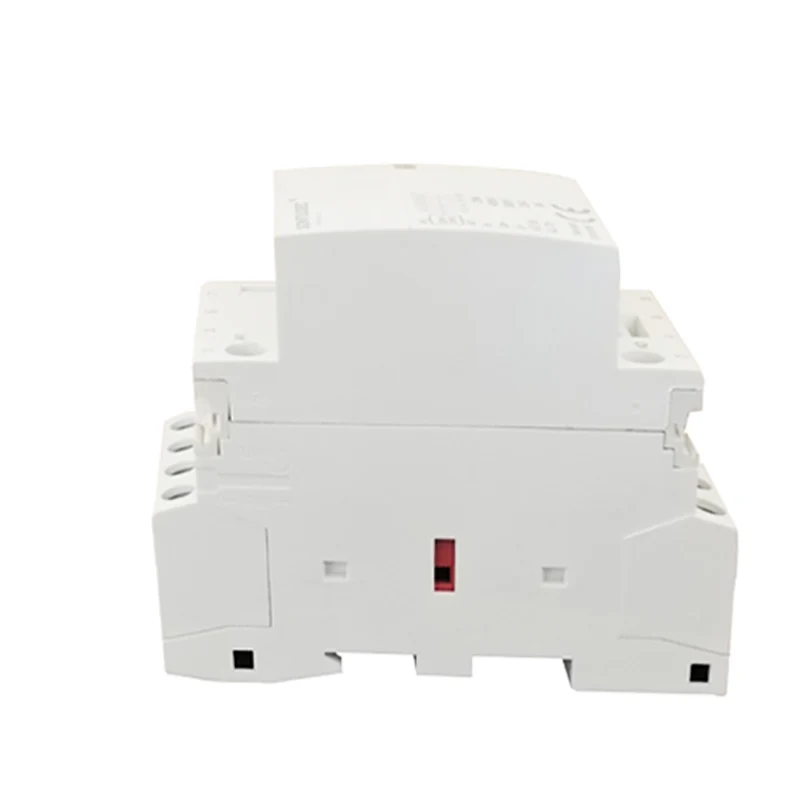

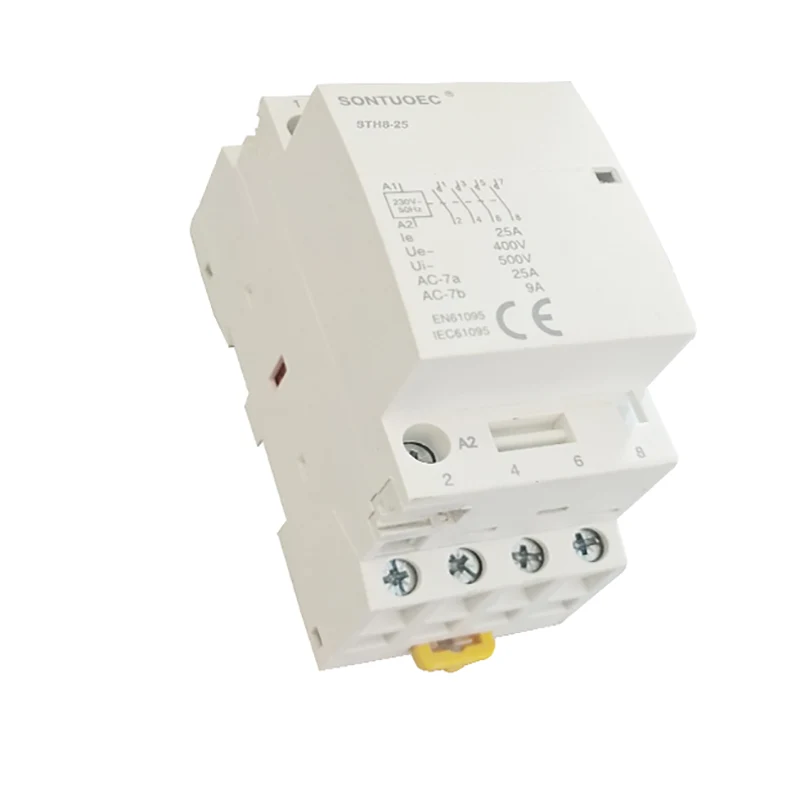

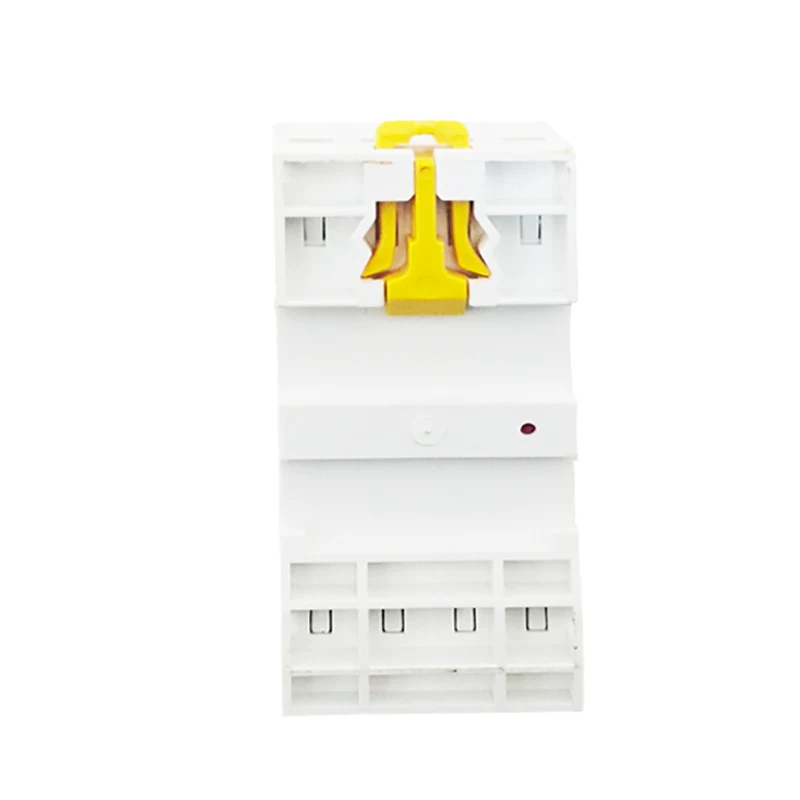

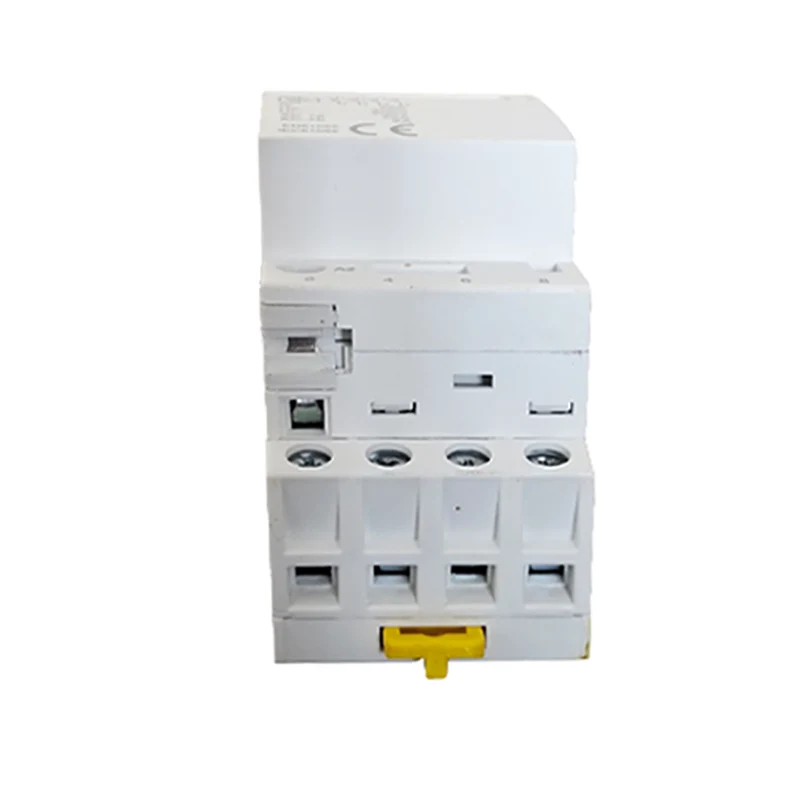

STH8-100 စီးရီးအိမ်ထောင်စု ac အဆက်အသွယ်များသည်အဓိကအားဖြင့် AC 50Hz (သို့မဟုတ် 60Hz) အတွက် 400V အထိအဆင့်သတ်မှတ်ထားသည့် operating voltage ဖြင့်ဒီဇိုင်းပြုလုပ်ထားသည်။ ၎င်းတို့သည် 100A အထိ AC-7A အသုံးပြုမှုအမျိုးအစားနှင့် AC-7B အသုံးပြုမှုအမျိုးအစားအောက်တွင် 40A အထိရှိသည်။ ဤအဆက်အသွယ်များသည်လူနေအိမ်နှင့်အလားတူ application များတွင်အနည်းငယ်သောသေးငယ်သည့်ပမာဏကိုထိန်းချုပ်ရန်နှင့်အိမ်ထောင်စုမော်တာများကိုထိန်းချုပ်ရန်နှင့်အိမ်ထောင်စုမော်တာဝန်များကိုထိန်းချုပ်ရန်အသုံးပြုသည်။ ကုန်ပစ္စည်းကိုအိမ်များ, ဟိုတယ်များ, တိုက်ခန်းများ, ရုံးခန်းအဆောက်အအုံများ, ရုံးခန်းအဆောက်အ ဦး များ, အများပိုင်အဆောက်အအုံများ, စံချိန်စံညွှန်းများလိုက်နာမှု - IEC61095, GB / T17885 ။
ပုံနှိပ်စာ | တေှဖိုင် | ||||||
အဆင့်သတ်မှတ်ချက် | 16 | 20 | 25 | 32 | 40 | 63 | 100 |
အေအိုင်ဒီရီ | ဟုတ်ကဲ့ | ||||||
bctsindication အရန် | ဟုတ်ကဲ့ | ||||||
ဘီဖန် အားဖြင့် Auxily ထိန်းချုပ် ဝါသော ကလစ်များ |
ဟုတ်ကဲ့ |
ပုံနှိပ်စာ | 9mm အတွက် width ထုံးတမ်း |
||||
ညနေ | အဆင့်သတ်မှတ်ချက် (LN) AC-7A |
အဆင့်သတ်မှတ်ချက် (LN) AC-7A |
ကြီးကြပ်ခြင်း
ဓာတ်အား (VIC) (50) |
တေှ့ဆုံခြင်း | |
![]() |
16a | 6a | 24 | 1no | 2 |
20a | 7a | 110 | 1 | ||
25a | 99 | 230 | |||
2P | |||||
![]() |
16a | 6a | 24 | 2 | 2 |
20a | 7a | 110 | 1no + 1nc | ||
25a | 99 | 230 | 2NC | ||
32a | 12a | 24 | 2 | 4 | |
40th | 18a | 110 | 1no + 1nc | ||
63a | 25a | 230 | 2NC | ||
100a | _ | 24 | 6 | ||
110 | 2 | ||||
230 | |||||
3P | |||||
![]() |
16a | 6a | 24 | 3No | 4 |
20a | 7a | 110 | 3NC | ||
25a | 99 | 230 | |||
32a | 12a | 24 | 3No | 6 | |
40th | 18a | 110 | 3NC | ||
63a | 25a | 230 | |||
4P | |||||
![]() |
16a | 6a | 24 | 4No | 4 |
20a | 7a | 110 | 4N ရင် | ||
25a | 99 | 230 | 2no + 2nc 3no + 1nc |
||
32a | 12a | 24 | 4No | 6 | |
40th | 18a | 110 | 4N ရင် | ||
63a | 25a | 230 | 2no + 2nc 3no + 1nc |
||
100a | _ | 24 | 4No | 12 | |
110 | |||||
230 |
အိမ်ထောင်စု AC Touchor သည်များသောအားဖြင့်အောက်ပါအစိတ်အပိုင်းများပါဝင်သည်။
ဆက်သွယ်ရန် System: အဓိကအဆက်အသွယ်များနှင့်အရန်အဆက်အသွယ်များအပါအ 0 င်။ အဓိကအဆက်အသွယ်သည်အဓိကအားဖြင့်ကြီးမားသောအဆင့်မြင့်လက်ရှိရှိပြီးဖြစ်သောအဓိက circuit ကိုဖွင့်ရန်နှင့်ချိုးဖျက်ရန်အသုံးပြုသည်။ အရန်အဆက်အသွယ်သည် Control Circuit ကိုဖွင့ ်. ပိတ်ထားရန်အသုံးပြုသည်။
Electromagnetic System: ၎င်းတွင်သံအမာခံနှင့်ကွိုင်ပါဝင်သည်။ အဆိုပါကွိုင်ကိုအားဖြည့်ပါကအဓိကအားဖြင့်သံလိုက်စက်ကွင်းကိုဆွဲဆောင်။ အဆက်အသွယ်များကိုပိတ်ပစ်သည်။ အဆိုပါကွိုင်ကွကွောငျးကိုစွမ်းအင်ဖယ်ရှားပစ်သောအခါသံလိုက်စက်ကွင်းပျောက်ကွယ်သွားသည်, armature ကိုဖြန့်ချိပြီးအဆက်အသွယ်များကျိုးပဲ့နေကြသည်။
arc exinguishing device - အဆက်အသွယ်များအဆက်ပြတ်သည့်အခါ arc ကိုအဆက်ဖြတ်ထားပြီး arc ကိုအဆက်အသွယ်များကိုပျက်စီးစေခြင်းမှတားဆီးရန်အသုံးပြုသည်။
အခွံနှင့်ဆက်စပ်ပစ္စည်းများ - အခွံသည်ပြည်တွင်းအစိတ်အပိုင်းများကိုပြင်ပပတ် 0 န်းကျင်၏လွှမ်းမိုးမှုမှကာကွယ်ရန်အသုံးပြုသည်။ အဆက်အသွယ်အမည်တပ်ဆင်ခြင်းနှင့်ဝါယာကြိုးကိုနားလည်သဘောပေါက်ရန်အသုံးပြုသောဆက်စပ်ကွင်းများသည်ကွင်းခတ်ခြင်း, ဆိပ်ကမ်းများစသည်တို့ပါဝင်သည်။
အိမ်ထောင်စု ac အဆက်အသွယ်များ၏အလုပ်လုပ်နိယာမသည်လျှပ်စစ်သံလိုက်လမ်းသွန်းခြင်းနိယာမအပေါ်အခြေခံသည်။ အဆိုပါကွိုင်ကိုအားဖြည့်သောအခါသံအမာခံတစ်ခုကသံချပ်ကာကိုဆွဲဆောင်။ အဆက်အသွယ်များကိုပိတ်ထားသည့်သံလိုက်စက်ကွင်းကိုထုတ်ပေးသည်။ အဆိုပါကွိုင်ကွကွောငျးစွန့်လွှတ်ပါကသံလိုက်စက်ကွင်းပျောက်ကွယ်သွားသည်, armature ကိုထုတ်ပြန်ပြီးအဆက်အသွယ်များအဆက်ပြတ်နေကြသည်။ စွမ်းအင်ကိုထိန်းချုပ်ခြင်းနှင့်ကွိုင်၏ထိန်းချုပ်မှုကိုထိန်းချုပ်ခြင်းကိုထိန်းချုပ်ခြင်းအားဖြင့်,
အိမ်ထောင်စု ac အဆက်အသွယ်များထံမှအဓိကနည်းပညာဆိုင်ရာအချက်အချာကျသောအရာမှာ rated voltage, rated current, rated ကြိမ်နှုန်း, ဤ parameter များကိုရွေးချယ်ခြင်းသည် Contontor ကိုပုံမှန်လည်ပတ်ခြင်းနှင့်လုံခြုံစိတ်ချရသောအသုံးပြုမှုကိုသေချာစေရန်အိမ်ထောင်စုတိုက်နယ်၏အမှန်တကယ်အခြေအနေနှင့်အညီဆုံးဖြတ်သင့်သည်။
Rated Voltage: The Contonteor ပုံမှန်အလုပ်လုပ်သည့်အခါဗို့အားအဆင့်ကိုရည်ညွှန်းသည်။
Resed Resist: အဆက်အသွယ်အမည်ရှိဗို့အားအရအဆက်မပြတ်အဆက်အသွယ်ရှိသောအမြင့်ဆုံးလက်ရှိကိုရည်ညွှန်းသည်။
Reated ကြိမ်နှုန်း - အဆက်အသွယ်အမည်ရှိသည့်အခါ contactor ပုံမှန်အလုပ်လုပ်သောအခါပါဝါထောက်ပံ့ရေး၏ကြိမ်နှုန်း။
ဆက်သွယ်ရေးနှင့်ချိုးဖောက်ခြင်းစွမ်းရည် - အဆက်အသွယ်အမည်ရှိအမြင့်ဆုံးလက်ရှိသတ်မှတ်ထားသောအခြေအနေများအောက်တွင်ယုံကြည်စိတ်ချရသောဆက်သွယ်မှုနှင့်ချိုးဖျက်နိုင်သည့်အမြင့်ဆုံးဖြစ်သည်။
