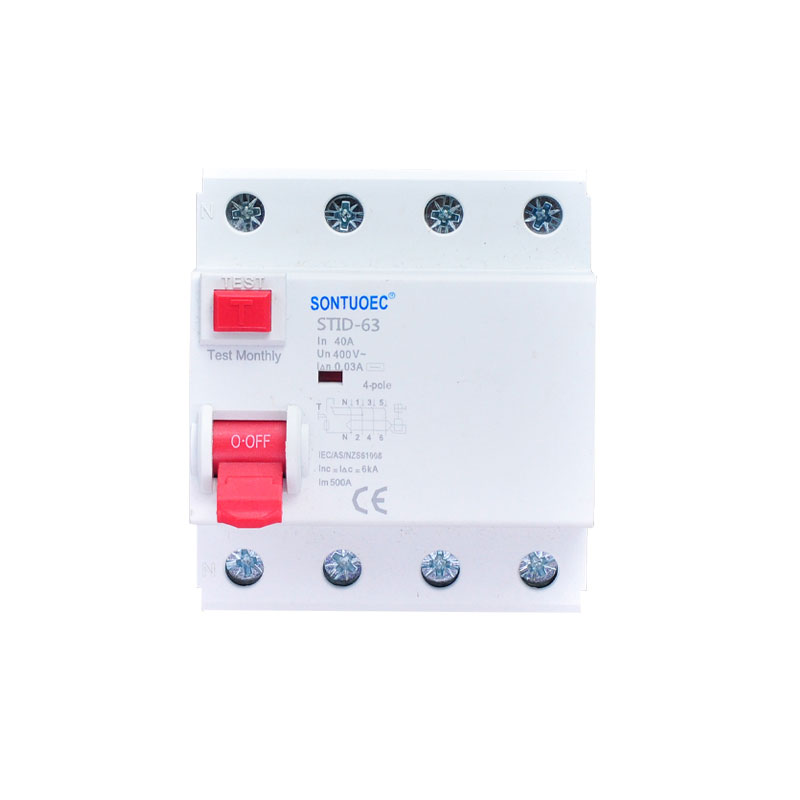

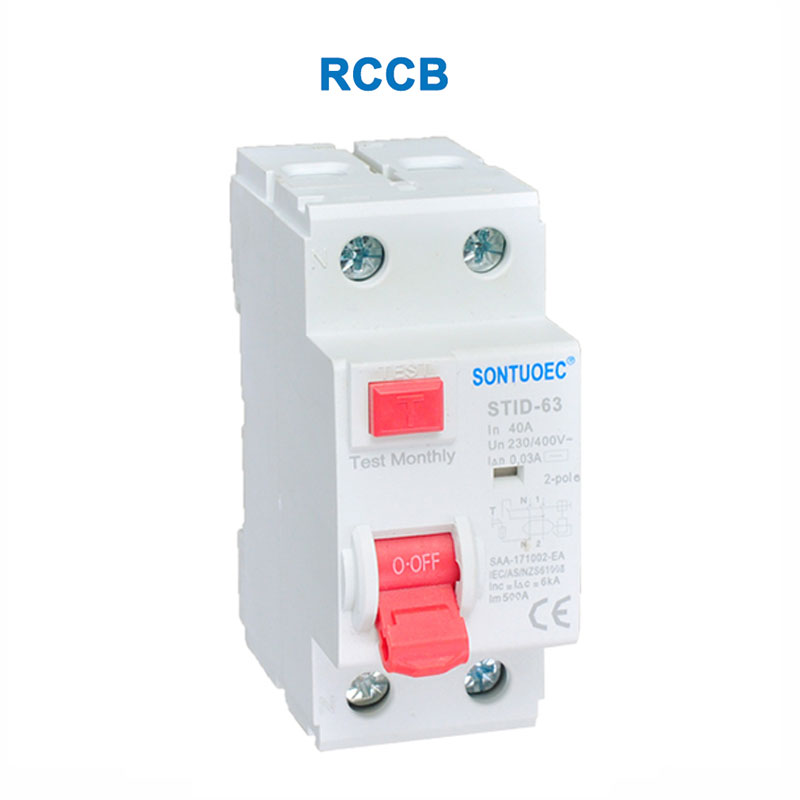

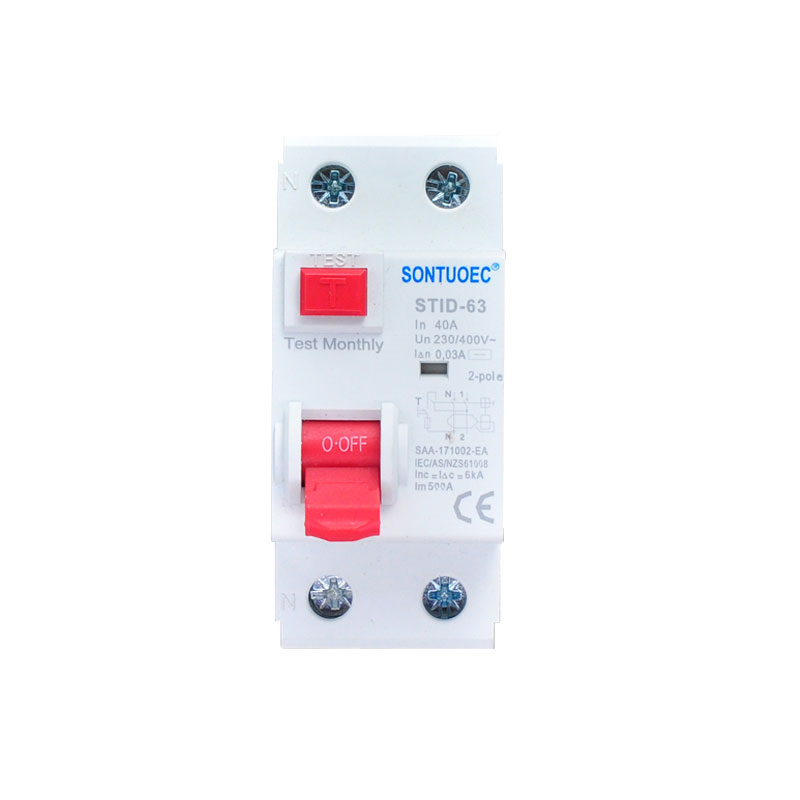

Stid-63 RCCB အမည်အပြည့်အစုံလက်ရှိ current circuit breaker (stid-63 RCCB) သည်လျှပ်စစ်မီးနှင့်လျှပ်စစ်ဓာတ်အားမတော်တဆမှုများကိုကာကွယ်ရန်အထူးဒီဇိုင်းရေးဆွဲထားသည့်လျှပ်စစ်ဘေးကင်းလုံခြုံရေးကိရိယာဖြစ်သည်။ ၎င်းသည် circuit တွင်ကျန်ရှိနေသော circual current ကိုအဓိကထားသည်။ ဤကွာခြားမှု (များသောအားဖြင့်ယိုစိမ့်ခြင်းကြောင့်ဖြစ်ရတဲ့အတိုင်း) သည်ကြိုတင်သတ်မှတ်ထားသောတန်ဖိုးထက်ကျော်လွန်ပါက stid-63 RCCB သည်အချိန်တိုတောင်းသောကာလအတွင်း circuit ကိုအလိုအလျောက်ဖြတ်တောက်လိမ့်မည်။
ထုံးနည်း | လျှပ်စစ်သံလိုက်အမျိုးအစား, အီလက်ထရောနစ်အမျိုးအစား |
စံဖြစ်သော | iec61008-1 |
ကျန်ရှိနေသောလက်ရှိဝိသေသလက္ခဏာများ | A နှင့် G, s |
မေျာ | 2P 4P |
အဆင့်သတ်မှတ်ခြင်းနှင့်စွမ်းရည်ကိုချိုးဖောက် | 500A (= 25 က 40 က) သို့မဟုတ် 630a (= 63 က) |
rated လက်ရှိ (က) | 16,25,40,63a |
ကြိမ်နှုန်းကြိမ်နှုန်း (hz) | 50/60 |
rated ဗို့အား | AC 230 (240) 400 (240) 400 (415) ကြိမ်နှုန်း - 50 / 60hz |
residual operating လက်ရှိ i / n (က) | 0.03, 0.1, 0.1, 0.5; |
Residual Non Non Nons Operating Current ကို rated rated | 0.5i n |
ခြွင်းချက်တိုတို - circuit current inc ကို rated | 6Ka |
ခြွင်းချက်အကြွင်းအကျန်တိုတောင်းသော circual-circuit current ကို ac | 6Ka |
ကာကွယ်စောင့်ရှောက်ရေးသင်တန်း | IP20 |
symmetsetrical din ရထားလမ်း 35mm panel mounting တွင် |
stid-63 RCCB ၏အဓိကလုပ်ဆောင်ချက်များကို
ယိုစိမ့်မှုကာကွယ်မှု - stid-63 RCCB ၏အဓိကလုပ်ဆောင်ချက်မှာ circuit တွင်ကျန်ရှိနေသေးသော current ကိုရှာဖွေတွေ့ရှိရန်နှင့်ယိုစိမ့်သည့်အခါ circuit ကိုလျင်မြန်စွာဖြတ်ပစ်ရန်ဖြစ်သည်။ ကျန်ရှိသောရေစီးကြောင်းများသည်များသောအားဖြင့်ပျက်စီးသွားသောပစ္စည်းကိရိယာများကိုခွဲခြမ်းစိတ်ဖြာခြင်း,
ပုဂ္ဂိုလ်ရေးလုံခြုံမှုကာကွယ်မှု - ယိုစိမ့်သောတိုက်နယ်ကိုလျင်မြန်စွာဖြတ်တောက်ခြင်းအားဖြင့် STID-63 RCCB သည်စွမ်းဆောင်ရည်မတော်တဆမှုများကိုထိရောက်စွာကာကွယ်နိုင်ပြီး 0 န်ထမ်းများ၏အသက်ကိုကာကွယ်နိုင်သည်။
လျှပ်စစ်မီးကာကွယ်ရေး - လျှပ်စစ်ဓာတ်အားယိုစိမ့်မှုကတိုက်နယ်၏အပူချိန်ကိုဖြစ်ပေါ်စေနိုင်သည်။
stid-63 RCCB တွင် circuit တွင်ကျန်ရှိနေသောလက်ရှိလက်ရှိရှာဖွေတွေ့ရှိရန်အတွင်းပိုင်းလက်ရှိလက်ရှိ transformer ပါရှိသည်။ ကျန်ရှိနေသောလက်ရှိသည်ကြိုတင်သတ်မှတ်ထားသောတန်ဖိုးထက်ကျော်လွန်သောအခါ Transformer သည် stid-63 RCCB အတွင်းရှိဖြန့်ချိရေးယန္တရားကိုဖြစ်ပေါ်စေသည်။
1.ResInual လက်ရှိထရန်စဖော်မာ - များသောအားဖြင့်၎င်းသည်များသောအားဖြင့်မီးခြစ်ထားသည့်သံ core နှင့် circuit ၏ဝါယာကြိုးသုညဝီလျံတို့ဖြစ်သည်။ မီးနှင့်သုညဝါယာကြိုးများအကြားလက်ရှိအခြေအနေအကြားရှိမညီမျှမှုရှိသည့်အခါ Transformer သည်ဤမညီမျှမှုကိုအာရုံစိုက်ပြီးသံလိုက် flux ကိုထုတ်ပေးသည်။
2.tritping ယန္တရား - Transformer သည် preset value ထက်ကျော်လွန်သောကျန်ရှိနေသောလက်ရှိလက်ရှိအခြေအနေကိုရှာဖွေတွေ့ရှိသောအခါ၎င်းသည် trigping ယန္တရားကိုဖြစ်ပေါ်စေသည်။ Tripping ယန္တရားသည်လျှပ်စစ်ဓာတ်အားဂင်းတစ်ခုဖြစ်ပြီးစက်မှုနွေ ဦး ရာသီသို့မဟုတ် circuit ကိုလျင်မြန်စွာဖြတ်တောက်ရန်အသုံးပြုသောအခြားယန္တရားအမျိုးအစားအချို့ဖြစ်နိုင်သည်။
မြင့်မားသော sensitivity: stid-63 RCCB သည်သေးငယ်သောယိုစိမ့်မှုသည်ရေအနည်းငယ်ကိုလျင်မြန်စွာရှာဖွေပြီးအလွန်တိုတောင်းသောအချိန်၌ circuit ကိုဖြတ်နိုင်သည်။
ယုံကြည်စိတ်ချရမှုမြင့်မားခြင်း - တိကျခိုင်မာစွာစမ်းသပ်ခြင်းနှင့်အသိအမှတ်ပြုလက်မှတ်ပြီးနောက် stid-63 RCC များသည်ပိုမိုမြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့်တည်ငြိမ်မှုရှိသည်။
တပ်ဆင်ရန်နှင့်ထိန်းသိမ်းရန်လွယ်ကူသည် - stid-63 RCCB သည်များသောအားဖြင့် install လုပ်ရန်နှင့်ထိန်းသိမ်းရန်လွယ်ကူသည်။
အကာအကွယ်အမျိုးမျိုး - stid-63 RCC များသည်လူနေအိမ်, စီးပွားဖြစ်နှင့်စက်မှုလုပ်ငန်းအပါအ 0 င်လျှပ်စစ်စနစ်များအတွက်သင့်တော်သည်။
Stid-63 RCC များကလျှပ်စစ်ဓာတ်အားယိုစိမ့်မှုကြောင့်ဖြစ်ရတဲ့ကိုယ်ရေးကိုယ်တာဒဏ်ရာနှင့်လျှပ်စစ်မီးတောက်များကိုကာကွယ်ရန်လိုအပ်သည့်အခြေအနေများတွင်ကျယ်ပြန့်စွာအသုံးပြုသည်။ ဥပမာအားဖြင့်:
1. နေအိမ်တွင်နေအိမ်တွင်ရှိသည့်လျှပ်စစ်ဆားကစ်တစ်ခုသို့မဟုတ်သီးခြား area ရိယာတစ်ခု၏လျှပ်စစ်ဆားကစ်များကိုကာကွယ်ရန်အဓိကဖြန့်ဖြူးရေးသေတ္တာသို့မဟုတ်ဌာနခွဲဖြန့်ဖြူးရေးအကွက်များတွင်များသောအားဖြင့်တပ်ဆင်ထားသည်။
2.Commentcial Excalical Systems: စီးပွားဖြစ်အဆောက်အအုံများတွင် Stid-63 RCCS သည်ရုံးခန်းများ, စတိုးဆိုင်များ, စားသောက်ဆိုင်များနှင့်အခြားနေရာများတွင် circuit များကိုကာကွယ်ရန်အသုံးပြုနိုင်သည်။
3. စိုင်းထီးဆိုင် - 63 RCCS တွင် stid-63 RCCS တွင် CTID-63 RCC များသည်ပုံမှန်အားဖြင့်ထုတ်လုပ်မှုလိုင်းများ, စက်ပစ္စည်းဆိုင်ရာပစ္စည်းကိရိယာများနှင့်ထိန်းချုပ်မှုစနစ်များကဲ့သို့သောဝေဒနာများကိုကာကွယ်ရန်အသုံးပြုသည်။
