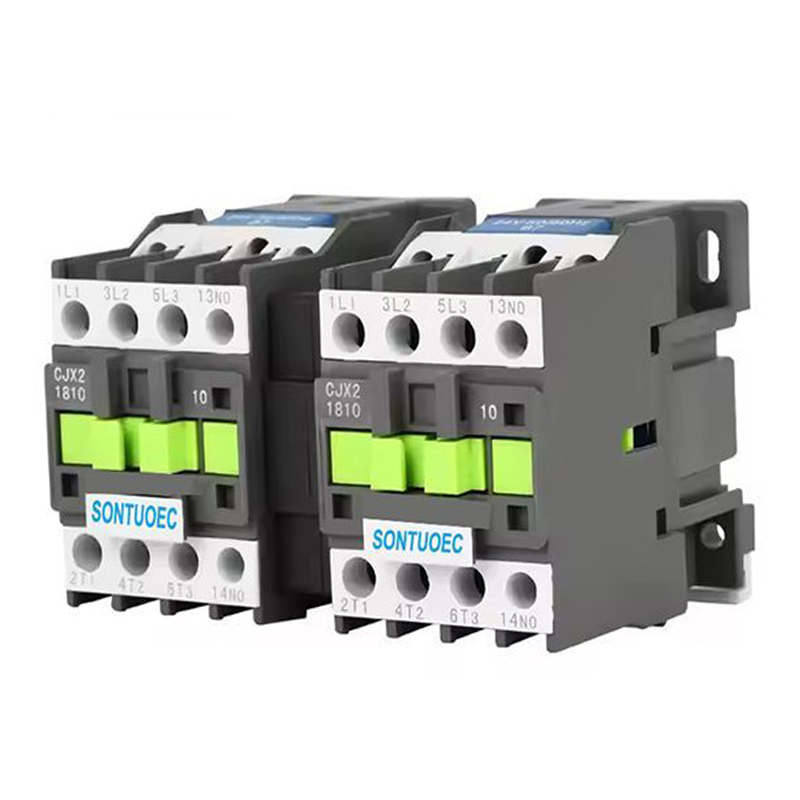

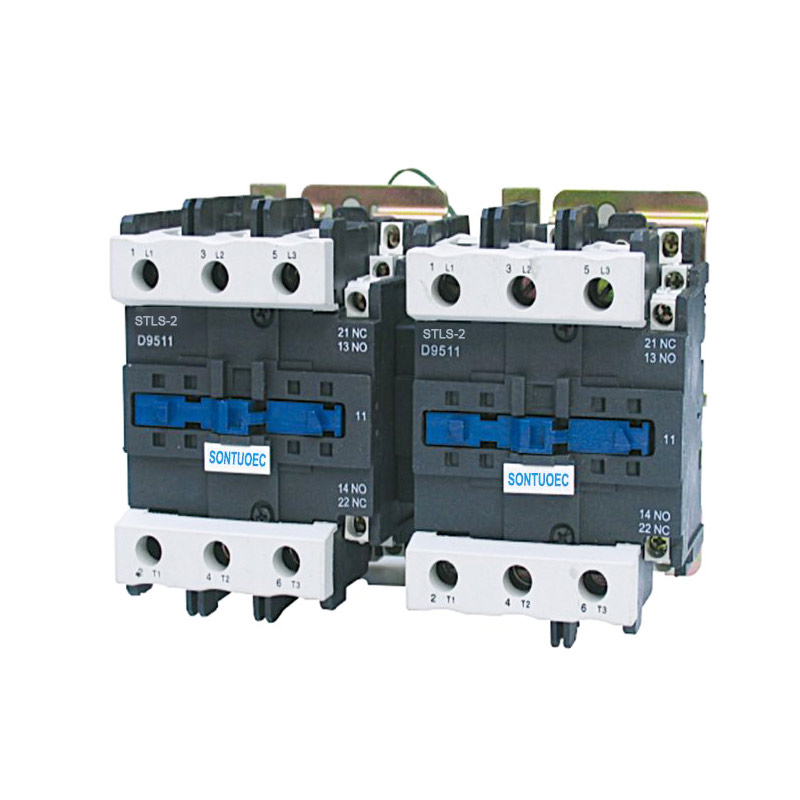

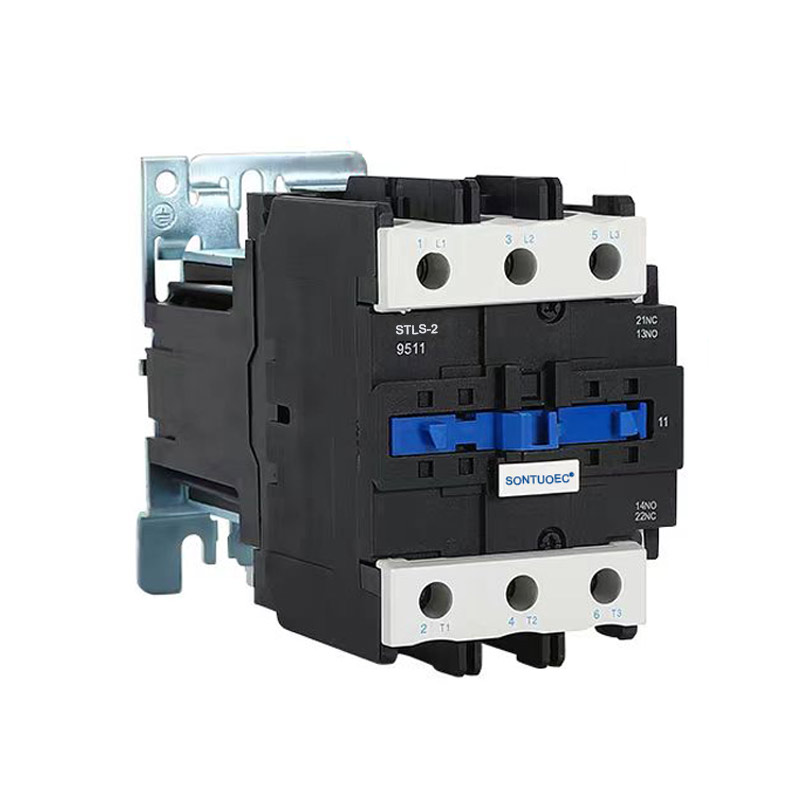

Stls-2(Cjx2) စီးရီး Mechanical Interlocking Contactor

Stls-2(Cjx2) Series Mechanical Interlocking Contactor သည် မော်တာအား ထိန်းချုပ်ရန်အတွက် ပြောင်းလဲနိုင်သော အဆင့်သတ်မှတ်ထားသော ဗို့အား 660V AC 50Hz၊ လက်ရှိ 620A အထိ ဆားကစ်များတွင် အသုံးပြုရန်အတွက် သင့်လျော်သည်။ ဤစက်ပိုင်းဆိုင်ရာ စပ်ယှက်သည့်ကိရိယာသည် convertible contactors နှစ်ခု၏ အဆက်အသွယ် အပြောင်းအလဲကို သေချာစေသည်။ ၎င်းသည် IEC60947-4-1 စံနှုန်းများနှင့် ကိုက်ညီသည်။

မော်ဒယ်:STLS-2(CJX2)

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ရိုက်ပါ။		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
အဆင့်သတ်မှတ်ထားသော လျှပ်ကာဗို့အား		660	660	660	660	660	660	660	660	660	660
သမားရိုးကျအပူ		20	24	32	40	50	60	75	80	110	125
လက်ရှိ		20	24	32	40	50	60	75	80	110	125
လည်ပတ်မှုအဆင့်သတ်မှတ်ထားသည်။		9	12	16	25	32	40	50	63	80	95
လက်ရှိ		9	12	16	25	32	40	50	63	80	95
ထိန်းချုပ်ထားသည်။	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
ပါဝါ(kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
မှတ်ချက်		တပ်ဆင်ခြင်းကိ					တပ်ဆင်ခြင်းကိ
		Relay များသည် screw နှစ်ခုကိုသုံးနိုင်သည်။					relays တွေ သုံးလို့ရတယ်။
		ပြီးတော့ 35mm ကိုလည်း သုံးပါတယ်။					screw များနှင့်လည်းအသုံးပြုပါ။
		တပ်ဆင်ရထားလမ်း					75mm သို့မဟုတ် 35mm တပ်ဆင်ခြင်း။
							ရထားလမ်း

ဖွဲ့စည်းပုံနှင့် လက္ခဏာများ

ဖွဲ့စည်းပုံ-

3P AC Contactor တွင် အများအားဖြင့် လျှပ်စစ်သံလိုက်စနစ် (ကွိုင်၊ အူတိုင်၊ စသည်)၊ အဆက်အသွယ်စနစ် (ပင်မအဆက်အသွယ်နှင့် အရန်အဆက်အသွယ်အပါအဝင်)၊ အက်ဆစ်မီးသတ်ကိရိယာနှင့် အခွံနှင့် အခြားအစိတ်အပိုင်းများ ပါဝင်သည်။ ၎င်းတို့တွင် မြင့်မားသော လျှပ်စီးကြောင်းသယ်ဆောင်ရန် အဓိကအဆက်အသွယ်ကို အသုံးပြုပြီး ထိန်းချုပ်အချက်ပြမှုများ၏ ထုတ်လွှင့်မှုနှင့် တုံ့ပြန်ချက်များကို သိရှိရန် အရန်အဆက်အသွယ်ကို အသုံးပြုသည်။

အင်္ဂါရပ်များ:

သီးခြားအဆက်အသွယ်သုံးခုဖြင့်၊ ၎င်းသည် သုံးဆင့်ပါဝါနှင့် သုညလိုင်းတစ်ခုကို တစ်ချိန်တည်းတွင် ထိန်းချုပ်နိုင်သည်။

ဆက်သွယ်မှုစနစ်အား အရည်အသွေးမြင့် ပစ္စည်းများဖြင့် ပြုလုပ်ထားပြီး လျှပ်ကူးနိုင်မှုနှင့် ဝတ်ဆင်မှုဒဏ်ကို ခံနိုင်ရည်ရှိသည်။

လျှပ်စစ်သံလိုက်စနစ်တွင် အဆက်အသွယ်များကို ယုံကြည်စိတ်ချစွာ ထိတွေ့နိုင်စေရန်နှင့် ထုတ်လွှတ်ရန် လုံလောက်သော စုပ်ယူမှုစွမ်းအားရှိသည်။

အဆက်အသွယ်များကို ဖြတ်တောက်လိုက်သောအခါတွင် ထွက်လာသော arc ကို ထိရောက်စွာ ငြိမ်းသတ်နိုင်ပြီး အဆက်အသွယ်များ ပျက်စီးခြင်းမှ ကာကွယ်ပေးပါသည်။

Stls-2(Cjx2) Series Mechanical Interlocking Contactor သည် 660V AC 50Hz သို့မဟုတ် 60Hz အထိ အဆင့်သတ်မှတ်ထားသော ဗို့အား 95A အထိ၊ AC မော်တာကို ပြုလုပ်ခြင်းနှင့် ဖောက်ထွင်းခြင်း၊ မကြာခဏ စတင်ခြင်းနှင့် ထိန်းချုပ်ခြင်းတို့အတွက် အသုံးပြုရန် သင့်လျော်သည်။ အရန်အဆက်အသွယ်ပိတ်ဆို့ခြင်း၊ အချိန်တိုင်းနှောင့်နှေးခြင်းနှင့် စက်ချိတ်ဆက်ခြင်းကိရိယာ စသည်တို့ဖြင့် ပေါင်းစပ်လိုက်ရာ၊ ၎င်းသည် နှောင့်နှေးသော contactor၊ စက်ပိုင်းဆိုင်ရာ ယှက်သွယ်သည့် အဆက်အသွယ်ကိရိယာ၊ star-delta စတင်သူ ဖြစ်လာသည်။ Thermal relay ဖြင့် ၎င်းကို လျှပ်စစ်သံလိုက်စက်သို့ ပေါင်းစပ်ထားသည်။ Contactor ကို IEC 60947-1 အရ ထုတ်လုပ်သည်။

လည်ပတ်မှုအခြေခံ

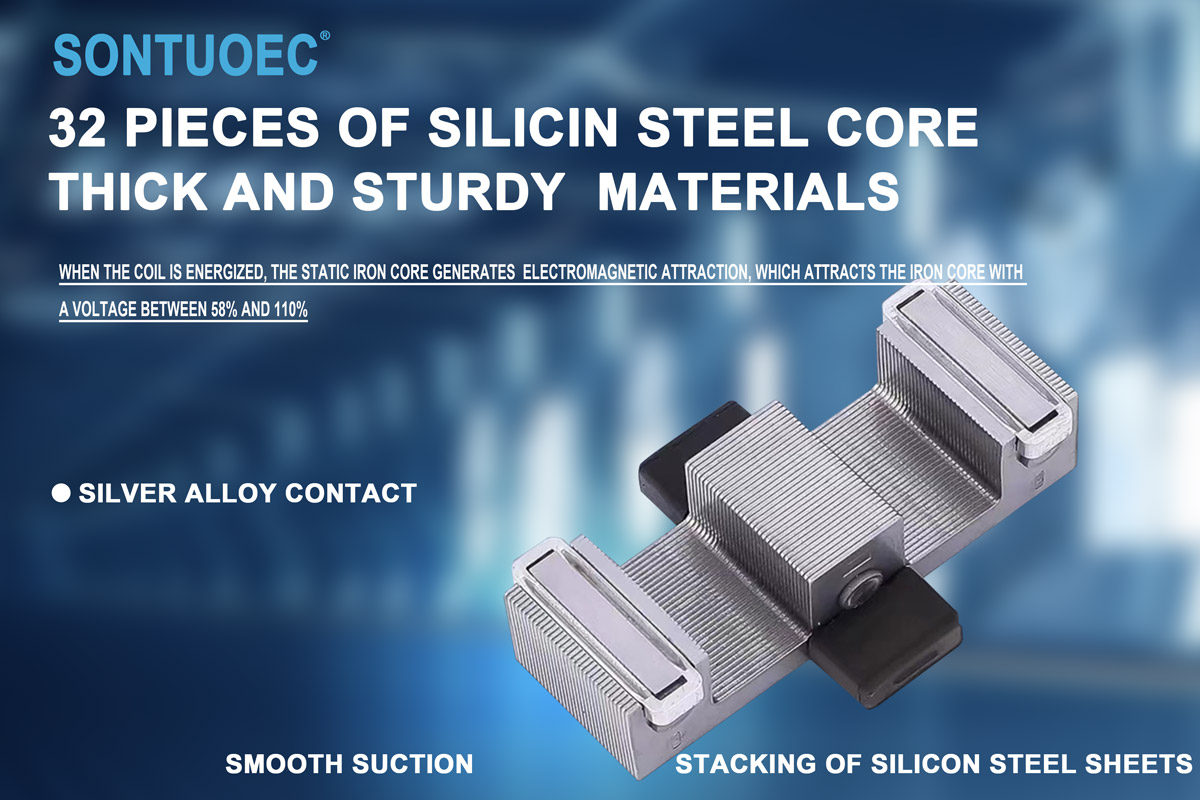

3P AC Contactor ၏ ကွိုင်အား အားဖြည့်သောအခါ၊ သံအူတိုင်သည် သံလိုက်ဓာတ်ကို ထုတ်ပေးပြီး အဆက်အသွယ်စနစ်အား ပိတ်ရန် ဆွဲဆောင်ကာ သုံးဆင့်ပါဝါထောက်ပံ့မှုနှင့် သုညဝါယာကြိုးကို ချိတ်ဆက်သည်။ ကွိုင်အား အားလျော့သွားသောအခါ core သည် သံလိုက်ဓာတ် ဆုံးရှုံးသွားပြီး အဆက်အသွယ်စနစ်သည် စပရိန်တစ်ခု၏ လုပ်ဆောင်ချက်အောက်တွင် ကွဲသွားကာ သုညလိုင်းမှ သုံးဆင့်ပါဝါထောက်ပံ့မှုကို ဖြုတ်ပစ်လိုက်သည်။ ဤနည်းအားဖြင့် 3P AC Contactor သည် လျှပ်စစ်ဝန်အား အဝေးထိန်းခလုတ်ကို သိရှိနိုင်သည်။
