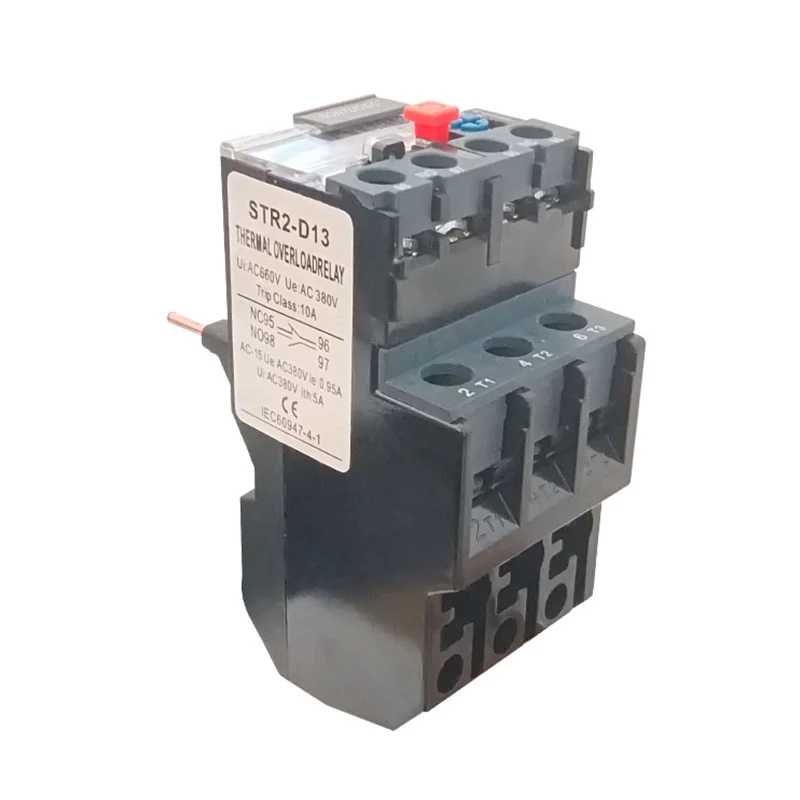

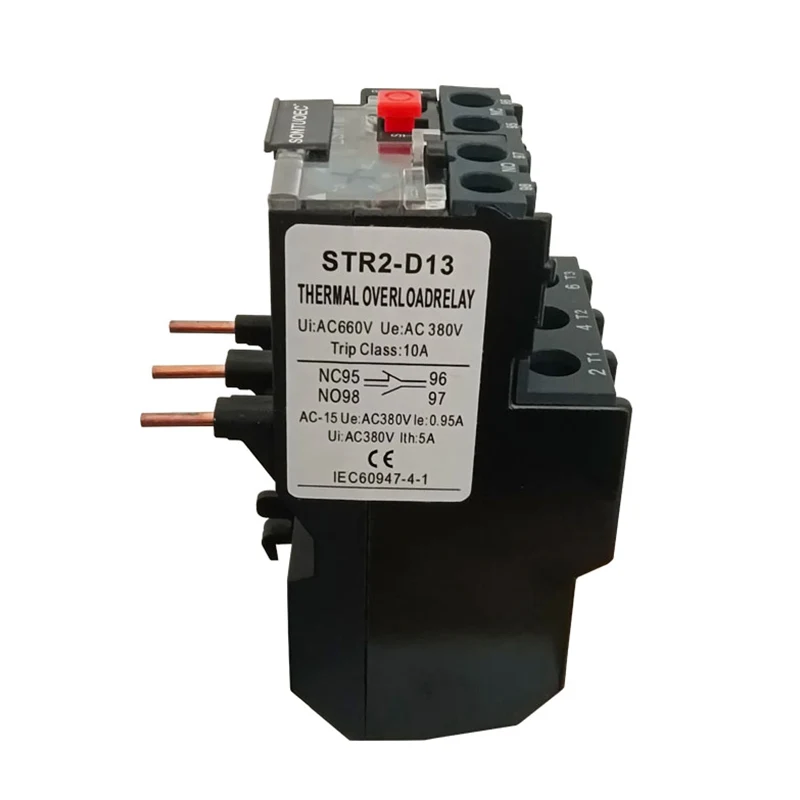

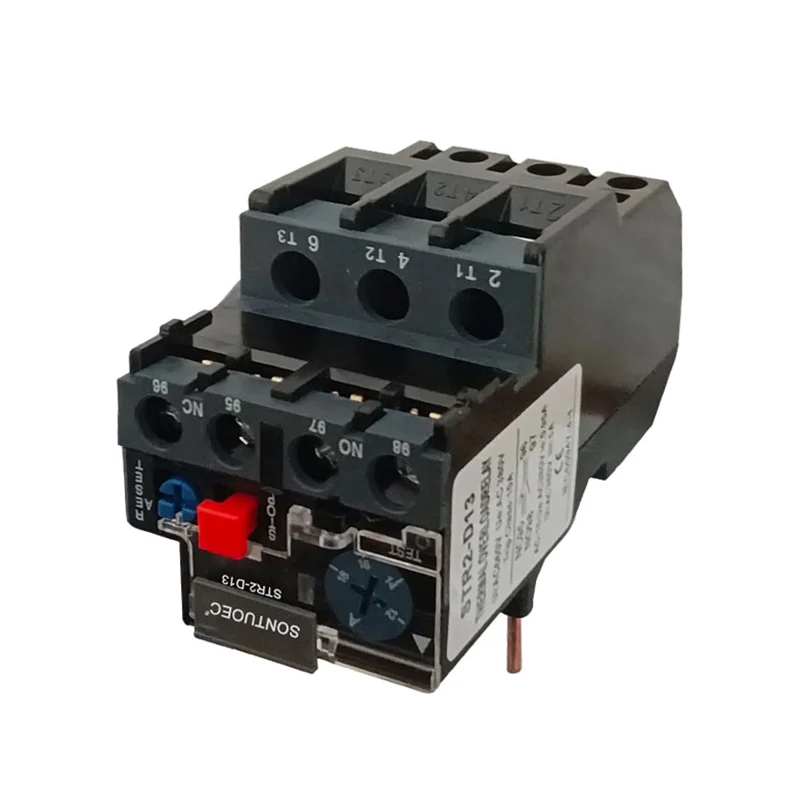

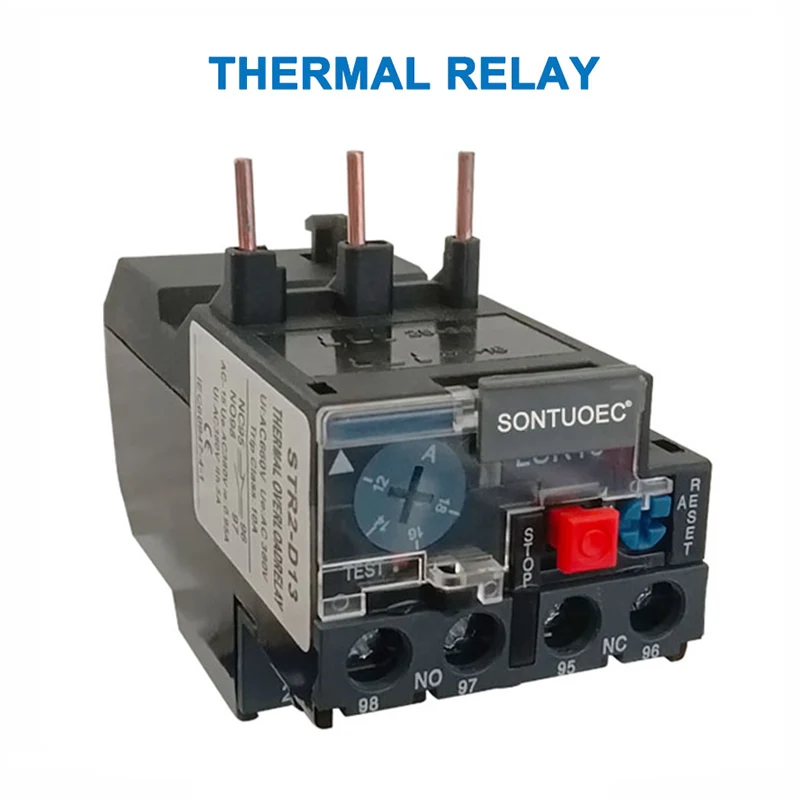

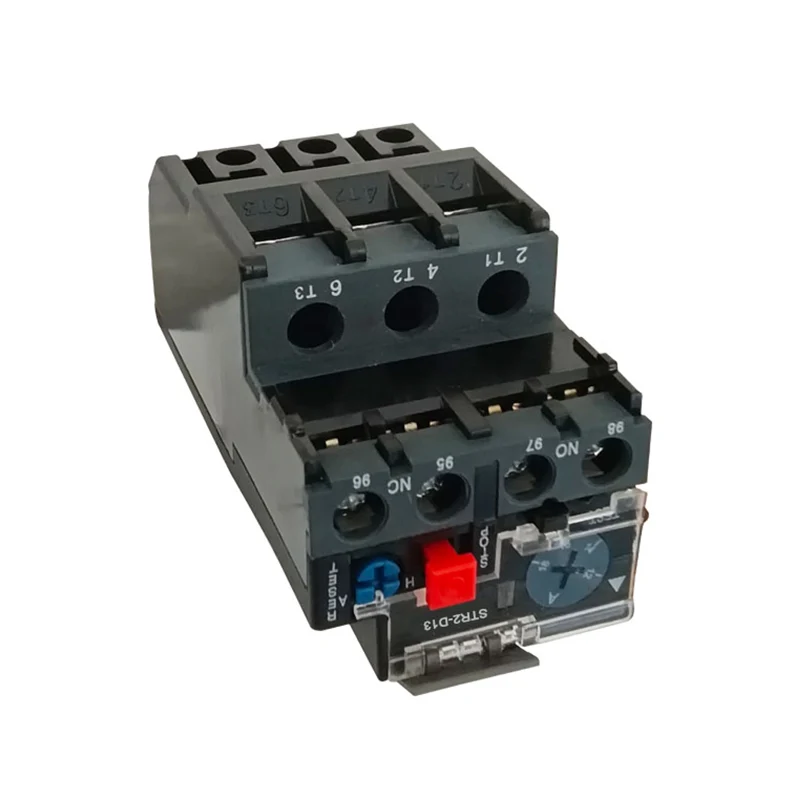

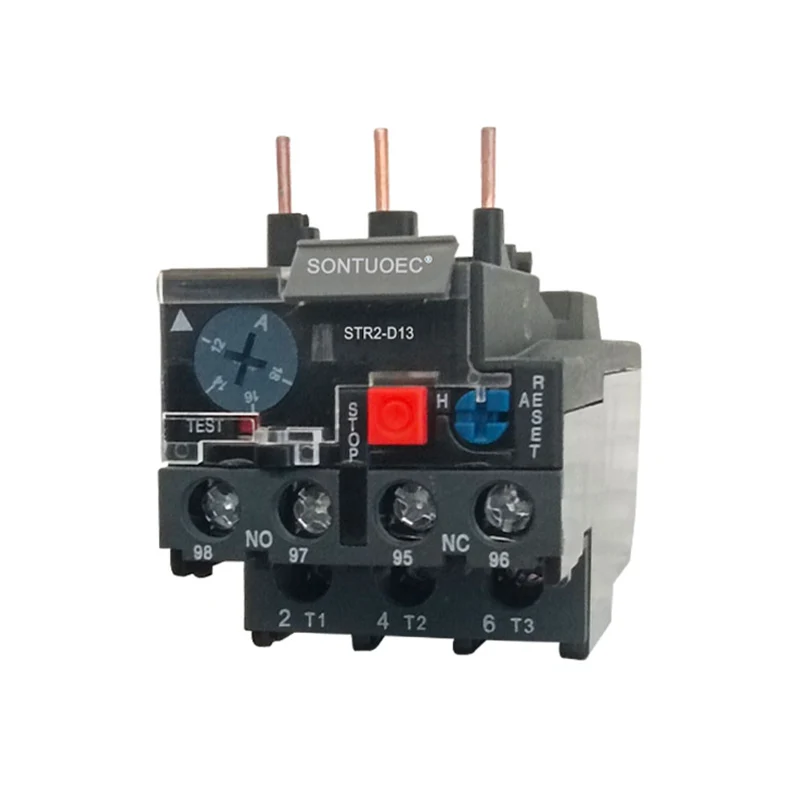

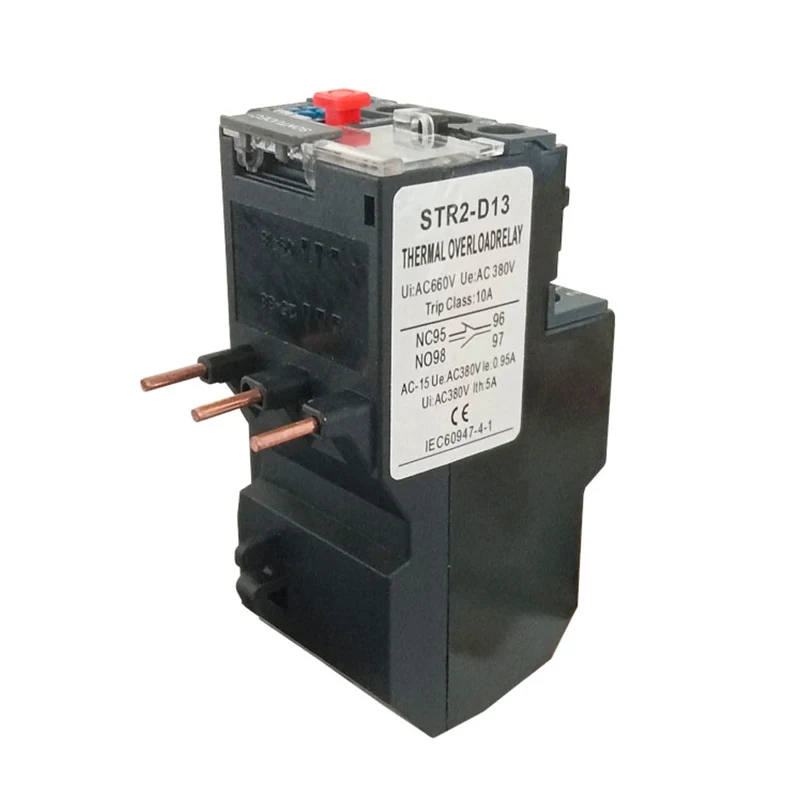

Str2-D13 အပူ relay သည်အပူရှိန်ကာကွယ်မှုကိုမြှင့်တင်ရန်, Overload Protection ကို Motor Protection Element တစ်ခုအနေဖြင့် str2-d13 အပူ relay သည်အရွယ်အစား, ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့်ကုန်ကျစရိတ်သက်သာသည့်အတွက်အားသာချက်များရှိသည်။
သတ်မှတ်ချက်များ:
ကုန်ပစ္စည်းအမည် | အပူ overload relay |
ပုံစံ | str2-d13 |
ဝတ္တု | ပလပ်စတစ်, အီလက်ထရောနစ်အစိတ်အပိုင်းများ |
အပူထိတွေ့မှု | 1no + 1nc |
အပူ relayrated လက်ရှိ | 0.1A-25 က |
ချိန်ညှိလက်ရှိအကွာအဝေး (က) setting အကွာအဝေး | 1A-1.6A |
1.6A-2.5A | |
4A-6A | |
5.5a-8a | |
7a-10a | |
9a-13A | |
12A-18A | |
17A-25a | |
Pls အမိန့်ကိုနေရာချသည့်အခါလက်ရှိအကွာအဝေးသတိပြုပါ | |
ui | |
ခဏခဏဖြစ်ခြင်း | 660v |
tripping လူတန်းစား | 50 / 60hz |
စုစုပေါင်းအရွယ်အစား (ခန့်မှန်းခြေ) | 7 × 4.5 × 7.5cm / 2.8 "× 1.8 × 2.95" (l * w * ဇ) |
အရောင် | ရုပ်ပုံပြပုံ |
အဓိကနည်းပညာ parametersceters
ပုံစံ | လက်ရှိ rated | မဟုတ်ဘူး။ | သတ်မှတ်ခြင်းအကွာအဝေး (က) | ဆက်သွယ်ရန်အတွက် |
str2-25 | 25 | 1301 | 01 ~ 0.12 ~ 0.14 ~ 0.16 | str2-9 ~ 32 |
1302 | 0.16 ~ 0.19 ~ 0.22 ~ 0.25 | |||
1303 | 0.25 ~ 0.3 ~ 0.35 ~ 0.4 | |||
1304 | 0.4 ~ 0.05 ~ 0.63 | |||
1305 | 0.63 ~ 0.8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | st2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3.5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | st2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | st2-12 ~ 32 | ||
1353 | 23 ~ 32 | str2-25 / 32 (LC1-D25 / 32) | ||
st2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | str2-32 | ||
2353 | 30 ~ 40 | |||
st2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 ~ 40 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 ~ 50 | str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | str2-80 / str2-95 | ||
3365 | 80 ~ 85 ~ 93 | str2-95 | ||
st2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Str2-D13 အပူထပ်ဆင့်လွှင့်သူသည်အပူပေးဒြပ်စင်, ၎င်းတို့အနက်အပူဒြပ်စင်သည်ကာကွယ်ထားသည့်အဓိကဆားစုံတွင်စီးရီးတွင်ချိတ်ဆက်ထားသည့်သေးငယ်သောခုခံမှုတန်ဖိုးကိုခံနိုင်ရည်ရှိသောတန်ဖိုးကိုခံနိုင်ရည်ရှိသည်။ အဆိုပါ bimetal စာရွက်ကို thermal ချဲ့ထွင်မှုကွဲပြားခြားနားသောကွဲပြားခြားနားသောသတ္တုစပ်နှင့်အတူသတ္တုစာရွက်နှစ်မျိုးဖြင့်ပြုလုပ်ထားသည်။ လျှပ်စစ်စီးဆင်းမှုသည်အပူပေးဝေမှုကိုဖြတ်သန်းသွားသောအခါ,
Str2-D13 အပူထပ်ဆင့်လွှင့်မှု၏အဓိကနည်းပညာဆိုင်ရာအချက်အချာနေရာမှာ rated voltage, rated voltage and rated freed strengths and rectification range rated rated rated rated တို့ပါဝင်သည်။ ၎င်းတို့အနက် Rated voltage သည် str2-d13 အပူ relay ပုံမှန်အလုပ်လုပ်နိုင်သည့်အမြင့်ဆုံးဗို့အားတန်ဖိုးကိုရည်ညွှန်းသည်။ ယေဘုယျအားဖြင့် 220v, 380V, 600V အဆင့်သတ်မှတ်ထားသောလက်ရှိသည် str2-d13 အပူထပ်ဆင့်လွှင့်သူမှတဆင့်လက်ရှိကိုရည်ညွှန်းသည်။ အဆင့်မြင့်ကြိမ်နှုန်းကိုယေဘုယျအားဖြင့် 45-62hz နှင့်အညီဒီဇိုင်းပြုလုပ်ထားသည်။ Rated Current ၏အကွာအဝေးသည် Str2-D13 အပူ relay ၏လုပ်ဆောင်မှုအချိန်နှင့်လက်ရှိလက်ရှိအခြေအနေအောက်တွင်လက်ရှိ verserely chersterser ၏ရင်ပြင်အကြားဆက်နွယ်မှုကိုဖော်ပြသည်။
str2-d13 အပူထပ်ကိန်း၏ operating ဝိသေသလက္ခဏာများသည်အဓိကအားဖြင့်၎င်း၏အတွင်းပိုင်း bimetal နှင့်အပူပေးကိရိယာများပေါ်တွင်မူတည်သည်။ မော်တာကိုအလွန်အကျွံတင်ချိန်တွင်, လက်စ်သည် str2-d13 အပူ relay element မှတစ်ဆင့်လက်ရှိအချိန်တွင်ပိုမိုမြင့်မားသောအပူချိန်ကိုမြင့်တက်စေပြီးပိုမိုမြင့်မားသောအတိုင်းအတာအထိမြင့်တက်စေပြီး connecting လှံတံကိုအရေးယူခြင်းနှင့်ထိန်းချုပ်မှုတိုက်နယ်ကိုဆက်လက်လုပ်ဆောင်ခြင်းကိုတွန်းအားပေးခြင်းနှင့်ထိန်းချုပ်မှု circuit ကိုအရေးယူခြင်းနှင့်တွန်းအားပေး။ Str2-D13 အပူ relay ကိုဆက်ပြီးပါက,
Str2-D13 အပူ relay များသည်အဓိကအားဖြင့်လျှပ်စစ်စွမ်းအားမော်တာများ, အဆင့်များ, မော်တာဆားကစ်များတွင် str2-d13 အပူ relay များသည် condit circuit conduction နှင့် circuit breaker များနှင့် တွဲဖက်. အသုံးပြုသောအခါအထိရောက်ဆုံးဖြစ်သည်။ ထို့အပြင် str2-d13 အပူ relay များကိုအခြားလျှပ်စစ်ပစ္စည်းကိရိယာများသို့မဟုတ်လျှပ်စစ်ဆားကစ်များကို overload ကာကွယ်ခြင်းအတွက်လည်းအသုံးပြုနိုင်သည်။
str2-d13 အပူ relay များကိုရွေးချယ်သည့်အခါ Motor, အလုပ်လုပ်ပတ်ဝန်းကျင်၏လက်ရှိအခြေအနေနှင့်အခြားအချက်များနှင့်အခြားအချက်များအရပြည့်စုံစွာထည့်သွင်းစဉ်းစားသင့်သည်။

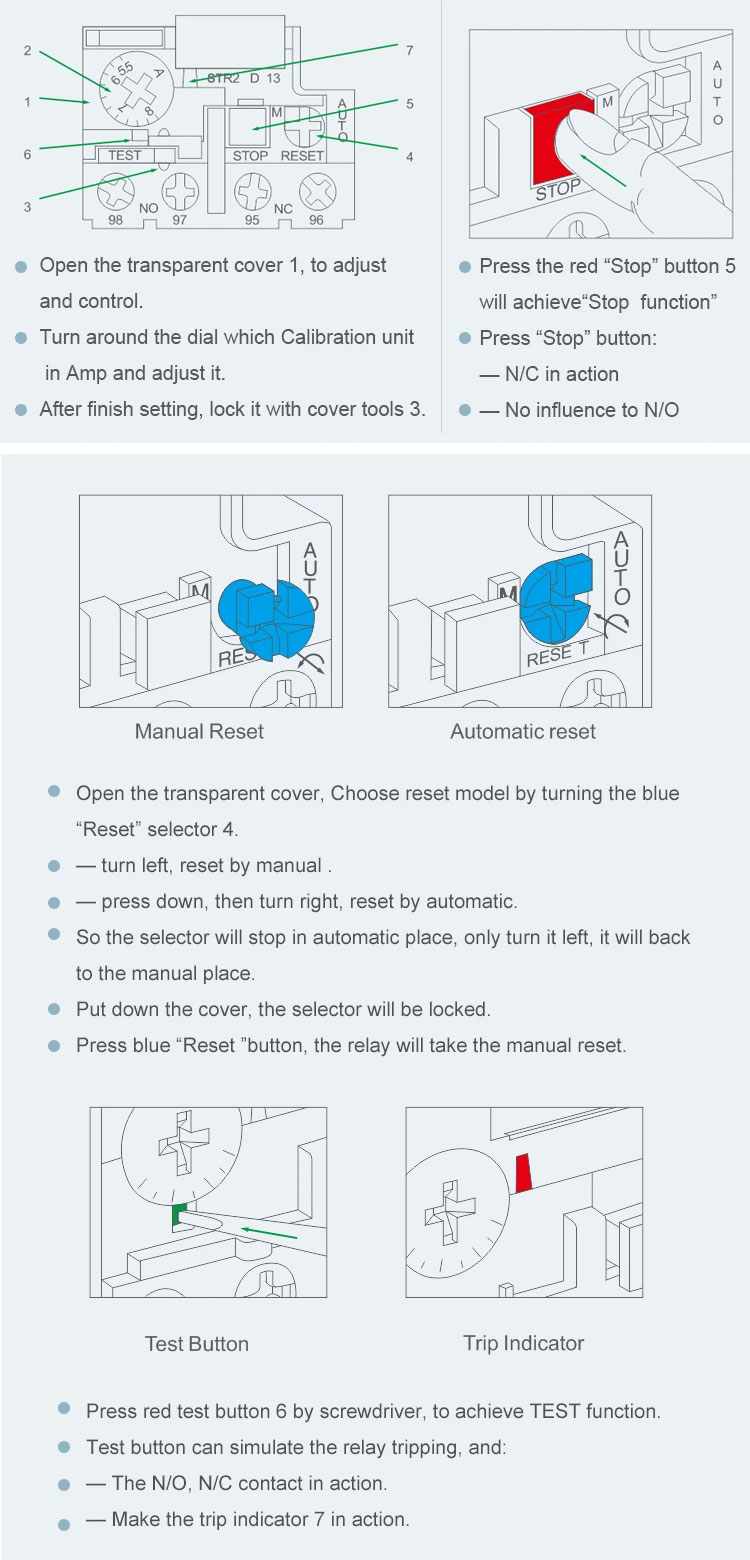

အသုံးပြုမှုတွင် str2-d13 အပူ relay ၏အလုပ်လုပ်အနေအထားကိုပုံမှန်လည်ပတ်မှုနှင့်လုံခြုံမှုကိုသေချာစေရန်ပုံမှန်စစ်ဆေးသင့်သည်။ မော်တာ overload ကိုအလွယ်တကူမစတင်ပါက str2-D13 အပူထပ်ဆင့်လွှင့်မှုကိုကိုယ်တိုင်ပြန်လည်စတင်သင့်သည်။
