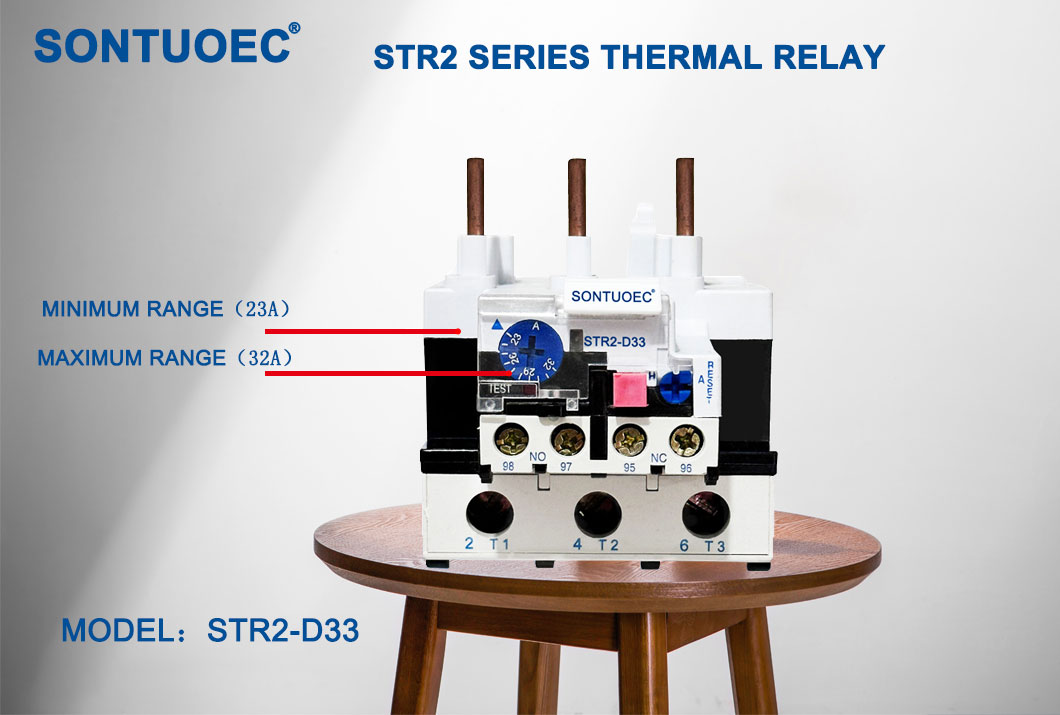

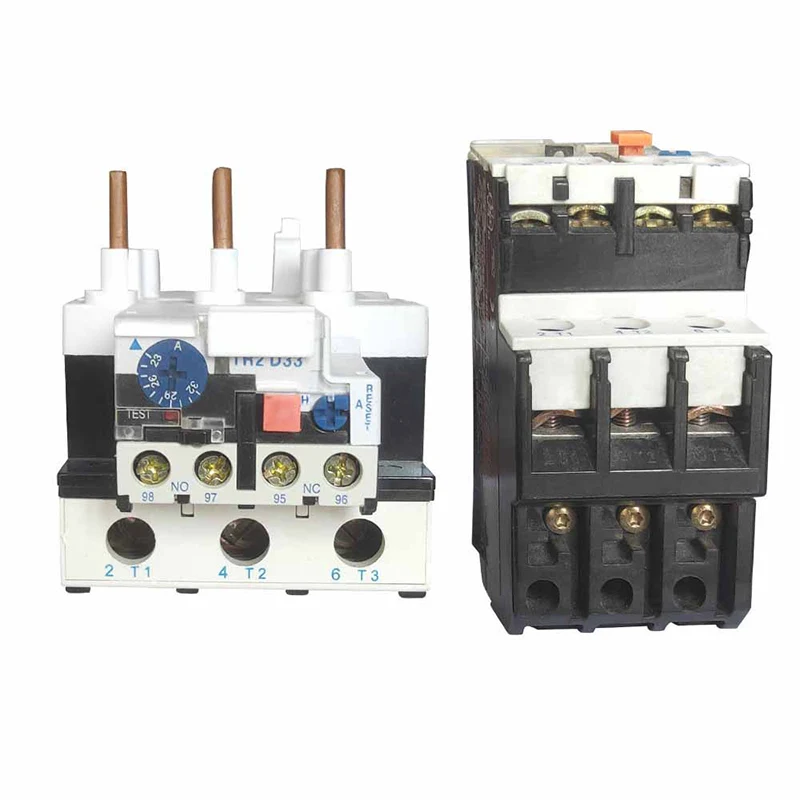

str2-d33 အပူ overload relay များသည်လျှပ်စစ်စီးဆင်းမှုအပူအကျိုးသက်ရောက်မှု၏နိယာမကိုလုပ်ဆောင်သည်။ မော်တာတစ်ခုတင်ချိန်တွင်၎င်း၏လက်ရှိတိုးလာသည်။ အပူဓာတ်ငွေ့သိုလှောင်ရုံထဲ၌အပူဓာတ်ရှင်သန်မှုအတွင်း၌အပူကိုဖြစ်ပေါ်စေသည်။ ဤအပူကို bimetal သို့ပြောင်းရွှေ့သည်။ ၎င်းသည်အပူတိုးချဲ့မှုကွဲပြားမှုရှိသောကွဲပြားခြားနားသောမြှောက်ဖော်ကိန်းများဖြင့်သတ္တုနှစ်ခုဖြင့်ပြုလုပ်ထားသောသတ္တုနှစ်မျိုးဖြင့်ပြုလုပ်သည်။ ကွေးသည်တစ်နေရာရာသို့ရောက်ရှိသည့်အခါ၎င်းသည်စက်ကိရိယာများကိုဖြစ်ပေါ်စေသည်, များသောအားဖြင့် Power Supply ကိုမော်တာနှင့်မသုံးနိုင်သည့်အဆက်အသွယ်တစ်ခုဖြစ်ပေါ်စေသည်။

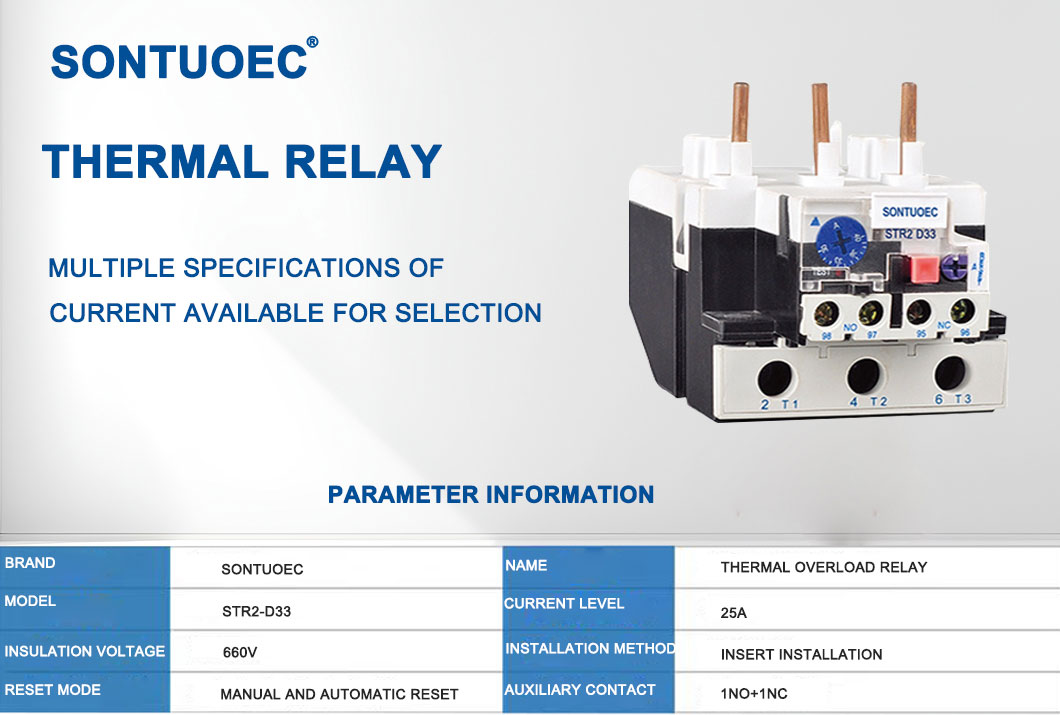

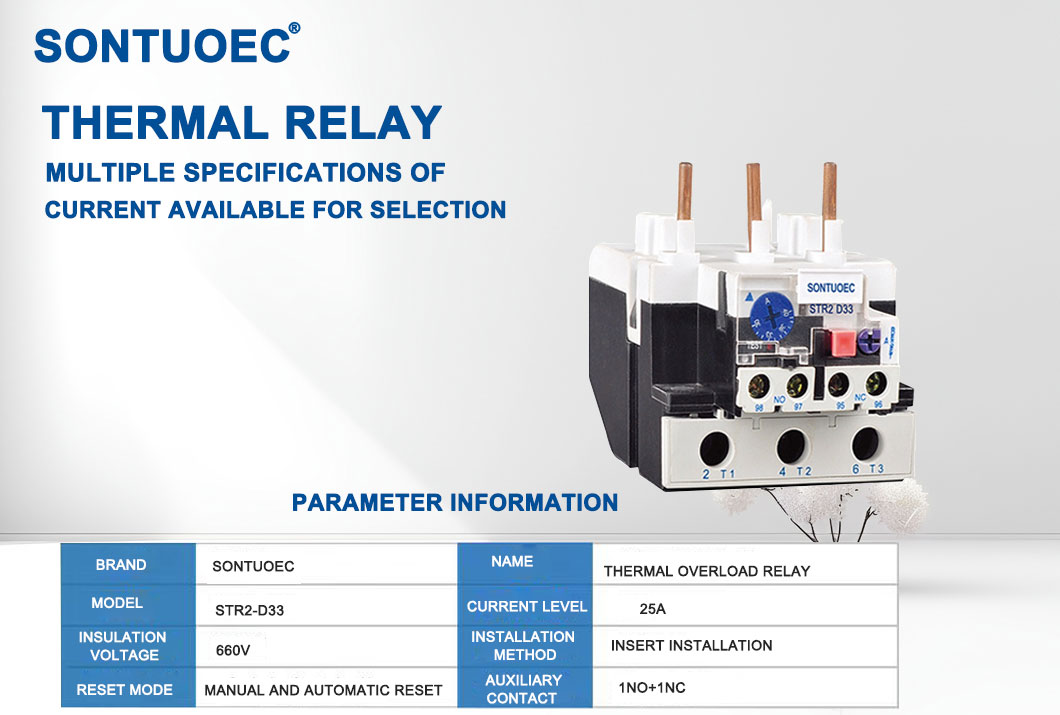

သတ်မှတ်ချက်များ:
အထွက်ပစ္စည်းများ နံမယ် | အပူ overload relay | |||
ပုံစံ | st2-d33 | |||
ဝတ္တု | ပလပ်စတစ်, အီလက်ထရောနစ်အစိတ်အပိုင်းများ | |||
အပူ တေှ့ဆုံခြင်း | 1no + 1nc | |||
အပူ လက်ရှိ relayrated | 23A-93A | Pls လက်ရှိသတိပြုပါ အကွာအဝေး | ||
st2-93 | ချိန်ညှိလက်ရှိအကွာအဝေး (က) setting အကွာအဝေး |
3322 | 23 ~ 26 ~ 32 | str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 ~ 40 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 ~ 50 | str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | str2-80 / str2-95 | ||
3365 | 80 ~ 85 ~ 93 | str2-95 | ||
ခဏခဏဖြစ်ခြင်း | 660v | |||
tripping လူတန်းစား | 50 / 60hz | |||
အရောင် | ရုပ်ပုံပြပုံ |
အဓိကနည်းပညာ parametersceters
ပုံစံ | လက်ရှိ rated | မဟုတ်ဘူး။ | သတ်မှတ်ခြင်းအကွာအဝေး (က) | ဆက်သွယ်ရန်အတွက် |
str2-25 | 25 | 1301 | 01 ~ 0.12 ~ 0.14 ~ 0.16 | str2-9 ~ 32 |
1302 | 0.16 ~ 0.19 ~ 0.22 ~ 0.25 | |||
1303 | 0.25 ~ 0.3 ~ 0.35 ~ 0.4 | |||
1304 | 0.4 ~ 0.05 ~ 0.63 | |||
1305 | 0.63 ~ 0.8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | st2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3.5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | st2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | st2-12 ~ 32 | ||
1353 | 23 ~ 32 | str2-25 / 32 (LC1-D25 / 32) | ||
st2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | str2-32 | ||
2353 | 30 ~ 40 | |||
st2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 ~ 40 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 ~ 50 | str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | str2-80 / str2-95 | ||
3365 | 80 ~ 85 ~ 93 | str2-95 | ||
st2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Overload Protection - မော်တာ၏ 0 န်ထုပ်ချက်သည်၎င်း၏အဆင့်သတ်မှတ်ချက်ထက်ကျော်လွန်သောအခါအပူ overload relay သည်မော်တာကိုအပူလွန်ကဲခြင်းနှင့်ပျက်စီးခြင်းမှကာကွယ်ရန်လျှပ်စစ်ဓာတ်အားပေးမှုကိုလျှော့ချလိမ့်မည်။
အပူလွန်ကဲသောကာကွယ်မှု - အကြောင်းပြချက်အချို့ကြောင့်အပူချိန် (ဥပမာမြင့်မားသောပတ်ဝန်းကျင်အပူချိန်သို့မဟုတ်အပူချိန်ညံ့ဖျင်းခြင်းသို့မဟုတ်အပူချိန်မြင့်မားခြင်း) သည်လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးမှုကိုလည်းဖြတ်တောက်သွားလိမ့်မည်။
အရိပ်အမြွက် function ကို - အပူ overload relay များစွာတွင်အရိပ်အယောင် function များရှိသည်။
အော်တို relay str2-d carsay ကို 50/60 Hz ၏ cirtult-d Series ကို 50/60 Hz ၏ Rated Insulated Voltage 660 v ဗို့အားဖြင့်အသုံးပြုသည်။ ST1 စီးရီး AC Touche တွင်လည်းအဆင့်မြင့်သော 0.1-93A ကိုချိတ်ဆက်နိုင်ပါသည်။ 60947-1 ။
အထူးသဖြင့်လျှပ်စစ်မော်တာ drives များလိုအပ်သောပစ္စည်းကိရိယာများတွင်အပူ overload relay များကိုစက်မှုနှင့်ကူးသန်းရောင်းဝယ်ရေးပတ်ဝန်းကျင်တွင်ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။ ဥပမာအားဖြင့်၎င်းတို့သည်အလွန်အကျွံသောက်ခြင်းသို့မဟုတ်အပူလွန်ကဲမှုအခြေအနေတွင်ဤပစ္စည်းကိရိယာများကိုလုံခြုံစွာပိတ်ထားနိုင်ရန်အတွက်ပန့်များ, compressor များ, ပရိသတ်များ,
အပူ overload relay ကိုရွေးချယ်ရာတွင်မော်တာ၏စွမ်းအင်အဆင့်သတ်မှတ်ချက်, လုပ်ငန်းလည်ပတ်မှုပတ် 0 န်းကျင်နှင့် 0 န်ဆောင်မှုများကဲ့သို့သောအချက်များထည့်သွင်းစဉ်းစားရန်လိုအပ်သည်။ အပူ overload relay ၏ rated rated current သည်မော်တာ၏ rated current နှင့်ကိုက်ညီမှုရှိစေရန်လိုအပ်ပြီး၎င်းတွင်သင့်လျော်သော overload နှင့် overhead protection advices များပါ 0 င်သည်။
အပူ overload relay ကို install လုပ်သည့်အခါ, သင်သည်ထုတ်လုပ်သူ၏လမ်းညွှန်ချက်များကိုလိုက်နာရန်နှင့်မော်တာ၏စွမ်းအားနှင့်ထိန်းချုပ်မှုဆားကစ်များနှင့်စနစ်တကျချိတ်ဆက်ရန်လိုအပ်သည်။ ထို့အပြင်အပူလွန်စွာထပ်ဆင့်လွှင့်မှုများကိုပုံမှန်လည်ပတ်ခြင်းနှင့်အသက်ရှည်သောအသက်တာကိုသေချာစေရန်ပုံမှန်စစ်ဆေးရန်လိုအပ်သည်။
